Szczegóły Produktu:
Zapłata:
|
| Napięcie wejściowe: | AC380V, trójfazowy | Napięcie wyjściowe: | DC48v |
|---|---|---|---|
| Prąd wyjściowy: | 10A,16A | Moduł prostownika: | 8*3000 W |
| Efektywność: | 96% | Nazwa produktu: | System prostowników, zasilacz telekomunikacyjny, system zasilania telekomunikacyjnego |
| Rozmiar: | 482,6 mm * 350 mm * 6U | Waga: | ≤25kg (bez modułu prostownika) |
| Kolor: | Czarny | Temperatura pracy: | -40℃~+75℃ |
| Tworzywo: | Aluminiowa powłoka | Uchwyt: | Montaż w stojaku 19 cali |
| Podkreślić: | 6U telekomunikacyjny system zasilania prostownikowego,System prostownikowy DC48V dla telekomunikacji,zdalne sterowanie prostownikiem telekomunikacyjnym |
||
Przegląd produktówZintegrowany system zasilania prostownika 6U Telecom DC48V
Zaprojektowany z myślą o wymagających zastosowaniach telekomunikacyjnych, centrach danych i przemysłowych, system zasilania stojakowego ET48400-M5E86B DC zapewnia niezawodne zasilanie prądem stałym o dużej pojemności. Akceptuje trójfazowe wejście 380 VAC, zapewniając stabilną, regulowaną moc wyjściową od –43 VDC do –58 VDC (typowo –53,5 VDC) przy maksymalnej mocy 24 kW i sprawności przekraczającej 96%.

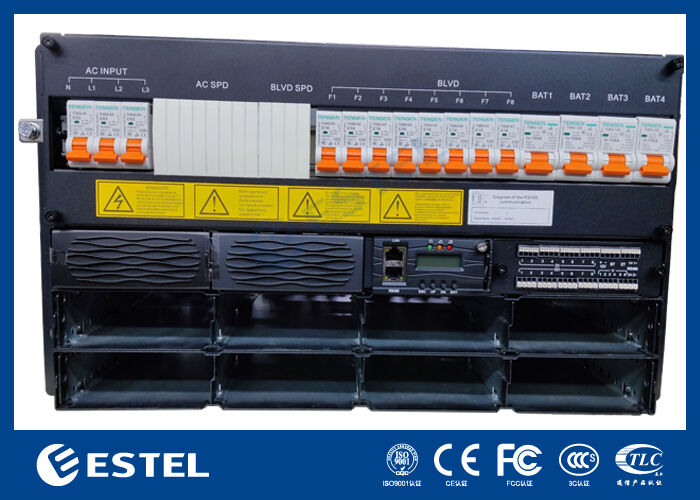

Modułowa konstrukcja obsługuje redundancję N+1 z maksymalnie ośmioma modułami prostowniczymi o mocy 3000 W, każdy oferujący wysokowydajną konwersję ze współczynnikiem mocy ≥0,99 i THDi ≤5%. System mieści się w zoptymalizowanej pod kątem serwisowania obudowie o wysokości 6U z dostępem od przodu i okablowaniem na panelu górnym, co upraszcza instalację i konserwację. Panel dystrybucji prądu stałego zawiera wyłączniki akumulatorowe 4*100A/1P, skalowalne LLVD i BLVD umożliwiające elastyczne zarządzanie energią.
Dedykowany kontroler z wejściami analogowymi/cyfrowymi i konfigurowalnymi przekaźnikami alarmowymi, a także interfejsami RS232/485 i SNMP, zapewnia kompleksowe monitorowanie lokalne i zdalne. Zaprojektowany do niezawodnej pracy w ekstremalnych warunkach (od –40 ℃ do +65 ℃, do 95% wilgotności względnej, wysokość 3000 m), system ten zapewnia solidną i skalowalną podstawę zasilania dla infrastruktury krytycznej.
SystemzZintegrowany system zasilania prostownika 6U Telecom DC48V
Wymiary: 482,0 (szer.) × 350,0 (gł.) × 6U (wys.)
Waga: ≤25kg (bez prostowników)
Tryb chłodzenia: Naturalne chłodzenie
Tryb instalacji: Instalacja na 19-calowym stojaku lub wewnątrz szafy

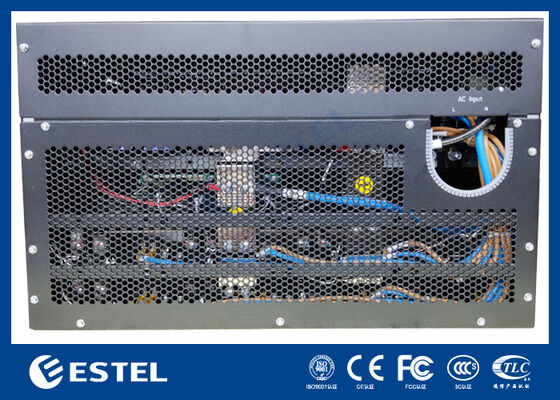

Tryb okablowania: górny wlot i górny wylot
Tryb konserwacji: konserwacja z przodu, zmiana klasy modułu wsparcia
Stopień ochrony: IP20
ŚrodowiskozZintegrowany system zasilania prostownika 6U Telecom DC48V
Temperatura pracy: –40℃ ~ +65℃ (pełna moc wyjściowa poniżej 50℃)
Temperatura przechowywania: –40℃ ~ +70℃
Wilgotność robocza: 5% ~ 95% (bez kondensacji)
Wysokość: 0 ~ 3000 m (Jeśli wysokość mieści się w zakresie od 2000 m do 3000 m, maksymalna temperatura robocza spada o 1 ℃ wraz ze wzrostem wysokości o 200 m.)
Dystrybucja mocyZintegrowany system zasilania prostownika 6U Telecom DC48V
| AC Dystrybucja |
Tryb wprowadzania
|
Trójfazowe 380 V3*63A/1P+N | ||
| Częstotliwość wejściowa | 45~65 Hz, wartość znamionowa: 50 Hz/60 Hz | |||
| SPD AC | 20kA/40kA, 8/20μs | |||
| DC Dystrybucja |
Napięcie wyjściowe | -43~-58VDC, wartość znamionowa: -53,5VDC | ||
| Maksymalna pojemność | 24 kW (8*3 kW, redundancja N+1) | |||
| Wyłączniki akumulatorów | 4*100A/1P | |||
| Wyłączniki obciążenia |
LLVD*2: Używany ze skrzynką rozdzielczą BLVD: 4*16A/1P+4*10A/1P |
|||
| SPD prądu stałego | 10kA/20kA, 8/20μs | |||
| Prostownik | Napięcie wejściowe | 85VAC ~ 300VAC, znamionowe 220VAC | ||
| Efektywność | >96% | |||
| Moc znamionowa | 3000 W (176 ~ 300 V AC) | |||
| Temperatura pracy | -40 ℃ ~ + 75 ℃ (pełna moc wyjściowa poniżej 50 ℃) | |||
| Wymiar | 106,5 mm (szer.) × 286 mm (gł.) × 41,5 mm (1U/wys.) | |||
| Waga | ≤2 kg | |||
| Tryb chłodzenia | Wymuszone chłodzenie | |||
| Współczynnik mocy | ≥0,99 | |||
| THD | ≤5% | |||
| Wyjście prądu stałego | –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A | |||
| Kontroler | Kontroler | MC2600 | ||
| Wejście sygnału | 2 AI (3 temperatura otoczenia, 1 wilgotność), 8 DI | |||
| Wyjście alarmowe | 8 suchy kontakt | |||
| RS485 | Utrzymany | |||
| SNMP | Utrzymany | |||
| Tryb wyświetlania | LCD | |||
StrukturaZintegrowany system zasilania prostownika 6U Telecom DC48V
