Szczegóły Produktu:
Zapłata:
|

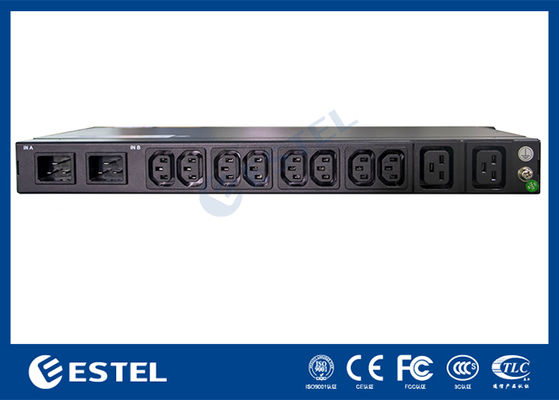

| Rozmiar i specyfikacja: | L*W*H 484*250*44 mm | Tryb instalacji kablowej: | Z powrotem podwójne wejście |
|---|---|---|---|
| System i liczba gniazd: | IEC320 C19 (2); IEC320 C13 (8) | Wewnętrzna linia łącząca: | 16AWG, 14AWG, miedziany patyk |
| Tryb wejściowy zasilacza: | Gniazdo C20 | Kolor skorupy: | czarny |
| Odległość środka stałego otworu: | 465 mm | Tryb instalacji produktu: | Instalacja wspornika |
200-240VAC 2x16A podwójnie wprowadzany złączony układ dystrybucji mocy na regałach
1. Jednostka dystrybucji energii Specyfikacja produktu Opis parametru:
| Nazwa klienta | - Nie, nie. | Opis parametrów specyfikacji produktu | ||
| Nazwa produktu | Przełącznik zasilania | 1 | System i numer gniazd | IEC320 C19 (2); IEC320 C13 ((8) |
| Specyfikacja produktu i model | 1h16QPTKN1D1-8E2G | 2 | Wewnętrzna linia łącząca | 16AWG, 14AWG, miedziany kij. |
| Kod produktu | 3 | Tryb wejścia zasilania | Gniazdko C20 | |
| Ilość produktu | 4 | System wtyczek kablowych | / | |
| RoHS | Tak, tak. | 5 | Specyfikacje kabli | / |
| Kod produktu klienta | / | 6 | Tryb montażu kabli | Powrót podwójny |
| Specyfikacja i model produktu klienta | 7 |
Przymocowanie kabli |
/ | |
| 8 | Kolor skorupy | Czarne | ||
| Specjalny opis produktu | Zdejmowalny sterownik | 9 | Rozmiar i specyfikacja ((L*W*H) | 484*250*44 mm |
| 10 | Stała odległość od środka otworu | 465 mm | ||
| 11 | Długość powłoki stopu aluminium | / | ||
| 12 | Tryb instalacji produktu | Instalacja uchwytów | ||
| 13 | Kierunek montażu uchwytu | Horyzontalny formalny | ||
| Akcesoria fabryczne | 4 sztuky na każdą śrubę i orzech M6 | 14 | Funkcja wskazania sterowania | 1P/16A CB ((Przeciwdziałanie nieprawidłowej pracy) |
| 15 | Funkcja monitorowania ochrony | KN-1 | ||
| Identyfikacja produktu | Nazwa produktu | Przełącznik zasilania | ||
| Specyfikacje i modele klientów | 1h16QPTKN1D1-8E2G | |||
| Nomienna napięcie i prąd | 200-240VAC 2*16A | |||
| Znak certyfikacji bezpieczeństwa | / | |||
| LOGO | / | |||
| Producent | Estel | |||
2. Produkty jednostki dystrybucyjnej energii:
3Inteligentna tabela porównania funkcji PDU:
| Cechy | Opis | Parametry wydajności | KN klasy serii | Uwaga: | |
| 1 | |||||
| Napięcie zasilania roboczego | Napięcie wymagane do prawidłowego działania produktu | AC230V lub AC400V |
√ |
||
| Maksymalny prąd wejściowy i wyjściowy | Produkty mogą pracować długoterminowy prąd |
16A lub 32A Albo 3x16A albo 3x32A |
√ | ||
| Częstotliwość mocy roboczej | Napięcie wymagane do prawidłowego działania produktu | 47~63Hz | √ | ||
| Interfejs dostępu | Port sieciowy | Monitorowanie dostępu za pośrednictwem sieci Ethernet lub LAN | Przystosowanie sieci 10/100Mb | √ | |
| Port sieciowy | Poziom równy | Wbudowany przełącznik sieciowy | Rezerwacja | ||
| Port seryjny | Dostęp za pośrednictwem monitorowania portu seryjnego | Interfejs RS485 | √ | ||
| Interfejs RS232 (wybierz jeden z interfejsem RS485) | √ | Wybór | |||
| Interfejs obwodowy | Interfejs czujnika | Interfejs RS485 | √ | ||
| metoda rozmowy |
HTTP/ HTTPS |
Dostęp w trybie przeglądarki | Kompatybilny z IE, Firefox i innymi popularnymi przeglądarkami jądra, obsługującymi SSL | √ | |
| TELNET | Prosty dostęp do wiersza poleceń | / | √ | ||
| SSH | Zaszyfrowany dostęp do wiersza poleceń | Wsparcie dla wersji SSHv2 | √ | ||
| SNMP | Wspiera wspólny prosty protokół zarządzania siecią, scentralizowane monitorowanie | Kompatybilny z wersjami protokołów, takimi jak SNMPv1/v2c/v3 | √ | ||
| Kompatybilność systemu operacyjnego | Wspiera wiele systemów operacyjnych | Terminal monitorujący jest kompatybilny z głównymi systemami operacyjnymi, takimi jak Windows//win7/linux | √ | ||
| Rozwój wtórny | W przypadku integracji z systemem klienta | Umowa rozwojowa TELNET, SSH | √ | ||
| RS485 | Wsparcie dostosowania umowy klienta | √ | |||
| Uaktualnienie oprogramowania | Ładowanie oprogramowania do zarządzania | Aktualizacje oprogramowania do zarządzania wsparciem | √ | ||
| kontrolę | Kontrolowanie każdego wyjścia włączania i wyłączania | Każda moc wyłącznika wyjściowego 16A 250VAC | |||
| W górę i w dół w kolejności | Można ustawić sekwencyjny czas wyłączenia 0,5 s, sekwencyjny czas włączenia 1 ~ 60 s, aby zapobiec jednoczesnemu uruchomieniu urządzeń zasilania, urządzeń interferencyjnych, linii zanieczyszczających,i całkowita linia hamulca nie jest włączona | ||||
| Wyłącz | Po wyłączeniu i ponownym uruchomieniu wejścia PDU stan każdego przełącznika wyjściowego utrzymuje swój pierwotny stan. | ||||
| Monitoring | Wykryć każdy stan bezpiecznika wyjściowego | Może wykryć, że bezpiecznik jest odłączony lub przełącznik wyjściowy nie włącza się i wyłącza prawidłowo | |||
| Monitor napięcia wejściowego |
Rozdzielczość: 1V Dokładność: ± 1% + 1 słowo Zakres: 90~350V |
√ | |||
| Monitorowanie całkowitego prądu wejściowego i wyjściowego |
Rozstrzygnięcie: 0.1A Dokładność: ± 1% + 1 słowo Zakres pomiarowy: 0,1 ~ 40A |
√ | |||
| Monitorowanie każdego prądu wyjściowego |
Rozstrzygnięcie: 0.1A Dokładność: ± 1% + 1 słowo Zakres pomiarowy: 0,1 ~ 20A |
||||
|
Monitorować każdą energię elektryczną |
Rozdzielczość: 0,1 kW · h Dokładność: poziom 1 |
||||
| Monitorowanie każdej mocy aktywnej |
Rozdzielczość: 1W Dokładność: ± 1% + 1 słowo |
||||
| Monitorować każdy czynnik mocy |
Rozdzielczość: 0.001 Dokładność: ± 1% + 3 słowa |
||||
| Monitorowanie całkowitej mocy |
Rozdzielczość: 0,1 kW · h Dokładność: poziom 1 |
√ | |||
| Status wyłączacza monitoringu | / | Nie, ale opcjonalnie. | |||
| Monitorowanie temperatury otoczenia |
Rozdzielczość: 1 °C Dokładność: ± 1% + 1 słowo Zakres pomiarów: -30~100°C |
Nie, ale opcjonalnie. | |||
| Monitorowanie wilgotności środowiska |
Rozstrzygnięcie: 1% Dokładność: ± 1% + 1 słowo Zakres pomiaru: 01-99% |
Nie, ale opcjonalnie. | |||
| Monitorowanie dymu w środowisku | Maksymalnie efektywne 25m2 | Nie, ale opcjonalnie. | |||
| Monitorowanie powodzi w środowisku | Może monitorować rosy, środowisko zanurzenia w wodzie | Nie, ale opcjonalnie. | |||
| Infraczerwony monitoring personelu ochrony środowiska wchodzącego | Maksymalna odległość wykrywania 16 m | Nie, ale opcjonalnie. | |||
| Monitorowanie drzwi i okien | Minimalna skuteczna odległość otwierania 5 mm | Nie, ale opcjonalnie. | |||
| Monitorowanie awarii zabezpieczenia przed burzami i błyskawicami | Nie wpływa na normalne stosowanie produktu po awarii | Nie, ale opcjonalnie. | |||
| Granica alarmu | Granica całkowitego prądu | Automatyczna identyfikacja limitów | √ | ||
| Każdy limit prądu wyjściowego | Automatyczna identyfikacja limitów | ||||
| Ograniczenia temperatury środowiska | Automatyczna identyfikacja limitów | √ | |||
| Ograniczenia wilgotności środowiskowej | Automatyczna identyfikacja limitów | √ | |||
| Wyjście alarmowe | Każdy alarm zabezpieczający |
Tryb lokalnego alarmu PS/PN: inspekcja miejsca alarmu PDU, dźwięk i światło wyjściowe, kontakt suchy. Tryb zdalnego alarmu PN: e-mail, SMS, SNMP TRAP, WEB page prompt, TELNET/SSH prompt |
|||
| Każdy alarm graniczny prądu wyjściowego | |||||
| Ostrzeżenie o przeciążeniu prądem całkowitym | √ | ||||
| Alarm o przekroczeniu temperatury | Nie, ale opcjonalnie. | ||||
| Alarm ograniczający wilgotność | Nie, ale opcjonalnie. | ||||
| Alarm dymny | Nie, ale opcjonalnie. | ||||
| Alarm przeciwpowodziowy | Nie, ale opcjonalnie. | ||||
| Ludzie włączają alarm. | Tryb zdalnego alarmu PN: e-mail, SMS, SNMP TRAP, WEB page prompt, TELNET/SSH prompt | Nie, ale opcjonalnie. | |||
| Alarm drzwi / okien otwarty | Nie, ale opcjonalnie. | ||||
| Alarm przeciwprzesileniu i awarii błyskawicy | Nie, ale opcjonalnie. | ||||
| Wyświetlacz, instrukcje | Wskaźnik wydajności | Jeden wynik na wskaźnik | Nie, ale opcjonalnie. | ||

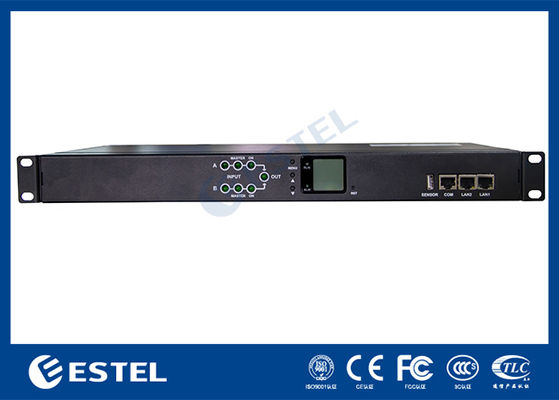

| Wyświetlacz LCD | Wyświetlanie napięcia prądu, wyświetlanie informacji o produkcie, informacje o alarmie | √ | |||
| cyfrowy wyświetlacz rurki | Wyświetlanie napięcia prądu, wyświetlanie informacji o produkcie, informacje o alarmie | ||||
| Funkcja menu klawiatury | informacje o wyszukiwaniu | Wyświetla informacje o produkcie, informacje o alarmie, prąd itp. | √ | ||
| Dźwięk alarmu włączony / wyłączony i kontakt suchy | Wyłącz / włącz dźwięk alarmowy i wyjście suchego kontaktu. Wyjście suchego kontaktu ma dwie opcje, zwykle otwarte i zwykle zamknięte. Pasywny kontakt może być podłączony do 2A 250VAC. | √ | |||
| Ochrona | Wstrząs błyskawiczny |
Tryb różnicowy: ± 2kV Powszechny tryb: ± 2KV Przez ruch: 3KA Prąd rozładowy: 5KA |
Nie, ale opcjonalnie. | ||
| Każdy z bezpiecznikiem. |
siła przełamania rur zabezpieczających 1500A; Aby zapobiec wyłączeniu głównej linii, w sprzęcie i liniach zasilania występują klęski, a bezpiecznik może być wyposażony w 0,1 ~ 16A |
Nie, ale opcjonalnie. | |||
| Ochrona wyłączników | Przełącz zasilacz, aby zapobiec zwarciu wpływać na linię główną, aby zapobiec przeciążeniu sprzętu elektrycznego katastrofy, siły zerwania 5000A | Nie, ale opcjonalnie. | |||
| Ochrona przed przeciążeniem podlegająca regeneracji | Zapobieganie przeciążeniom urządzeń elektrycznych i katastrofom | Nie, ale opcjonalnie. | |||
| Rejestr | Dziennik alarmu | Cykliczny dziennik alarmowy, można zapytać, eksportować, zapisywać, usunąć | √ | ||
| Zarządzanie | Urząd zarządzający użytkownikiem | Rozróżnienie między prawami administratora a ogólnymi prawami personelu | √ | ||
| Zarządzanie grupą produkcyjną | / | √ | |||
| Synchronizacja zegarów | Poprawny zegar systemu produktu | √ | |||
| Zarządzanie o nazwie | Wspiera operacje nawigacyjne, takie jak PDU, bity wyjściowe i czujniki do łatwego zarządzania | √ | |||
| Inteligentne rozpoznawanie | Wyjście inteligentnej identyfikacji | Automatycznie identyfikuje format wyjścia, liczbę cyfr | √ | ||
| Inteligentny czujnik identyfikacyjny | Interfejs czujnika nie musi być zdefiniowany. Dostęp może zidentyfikować typ i ilość czujnika. | √ | |||
| Inteligentne granice identyfikacji | Jeśli granica jest poza zakresem, ustawienie jest nieważne | √ | |||
| Inteligentna identyfikacja maksymalnego prądu wyjściowego produktu i mocy urządzenia dostępu do produktu | Pomaga menedżerom kontrolować liczbę lub rodzaj dostępu do produktu | √ | |||
| Inteligentna identyfikacja współczynnika mocy | Pomoc klientom w zrozumieniu zużycia energii przez urządzenia klientów i może być wykorzystana jako odniesienie do zużycia energii | √ | |||
| Dostęp do czujników | 1 do 8 jednolitych lub różnych typów czujników podłączonych jednocześnie | Dostęp do czujników, ich rozbudowa i elastyczność w zakresie projektowania nowych czujników w oparciu o nowe potrzeby klientów | √ | Nie, ale opcjonalnie. | |
