Szczegóły Produktu:
Zapłata:
|
| Kolor skorupy: | Czarny | Tryb instalacji kablowej: | Z powrotem podwójne wejście |
|---|---|---|---|
| Metoda instalacji: | Szafa 19-calowa | Wyjście AC: | 16a/1p × 4 |
| Rozmiar: | 1U | Ekran wyświetlacza: | Wyświetlacz ciekłokrystaliczny LCD |
| Funkcja timera: | Tak | Wejście DC: | 63A/1P×2 |
| Funkcja: | Wytrzymały | Kolor: | Czarny, biały lub czarny, czarny/srebrny |
| Ethernetu: | 10/100 Base-T, obsługa AUTO-MDIX | Maksymalny prąd wejściowy: | 32 A |
| Ograniczenie błyskawicy: | SPD klasy B | Długość montażu: | 1536 mm |
| Wewnętrzna linia łącząca: | 16AWG, 14AWG, miedziany patyk | Napięcie wejściowe: | -48 V DC (nominalnie) |
| Podkreślić: | 48VDC telekomunikacyjny PDU do montażu w szafie rack,modułowy rozdzielacz zasilania z wyłącznikami obwodu,PDU ze zdalnym monitoringiem dla systemów komunikacyjnych |
||
Ta jednostka dystrybucji zasilania (PDU) do montażu w szafie rack jest przeznaczona dla stacji bazowych telekomunikacyjnych i systemów magazynowania energii z baterii, wymagających wielokanałowych wejść baterii, zabezpieczonych wyjść obciążenia i monitoringu w czasie rzeczywistym. Zbudowany w modułowej strukturze, system obsługuje baterie wymienne podczas pracy i zapewnia stabilne dostarczanie zasilania DC do obciążeń komunikacyjnych, takich jak BBU, RRU, routery lub jednostki sterujące.
Wiele wejść baterii
Do 6 zacisków wejściowych baterii (BAT1 do BAT6) z indywidualnymi wyłącznikami DC umożliwia równoległe podłączenie pakietów baterii litowych lub kwasowo-ołowiowych.
Wyłączniki zabezpieczające obciążenie
Wiele wyłączników obwodu DC (F17 do F21) z wyraźnymi etykietami i mechanizmami blokującymi chroni urządzenia telekomunikacyjne znajdujące się poniżej przed zwarciami lub przeciążeniami.
Podwójne wyjścia dla odbiorców
Oddzielne szyny zasilania oznaczone jako TENANT1 i TENANT2 obsługują izolowaną lub współdzieloną dystrybucję obciążenia.
Zintegrowany monitoring i komunikacja

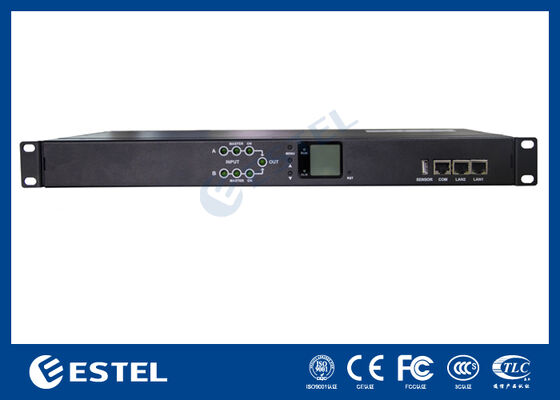

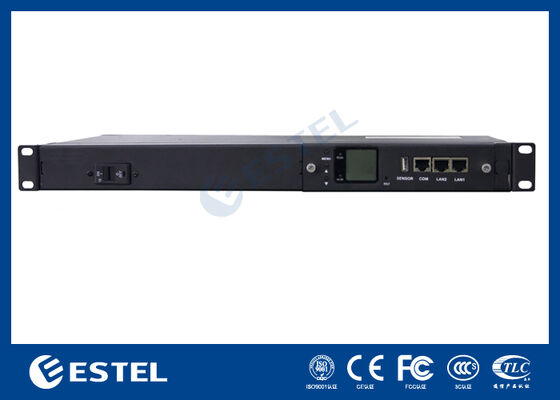

Wyposażony w wyświetlacz LCD, Ethernet (LAN), RS485 i USB porty do lokalnego i zdalnego monitorowania napięcia, prądu i alarmów.
Blok zacisków dla styków bezpotencjałowych / IO
Wyraźnie oznaczony blok zacisków umożliwia podłączenie do zewnętrznych alarmów, przekaźników lub systemów PLC w celu rozszerzenia sygnału i integracji.
Modułowa struktura komory baterii
12 dolnych komór baterii rozmieszczonych w konfiguracji 3×4 umożliwia łatwy dostęp i wymianę modułów baterii.
Konstrukcja do montażu w szafie rack i skalowalna
Urządzenie jest wstępnie nawiercone do montażu w szafie rack 19-calowej i może być instalowane samodzielnie lub jako część większego systemu szafy telekomunikacyjnej
Wysoka integracja
Łączy kontrolę wejścia baterii, ochronę wyjścia, monitorowanie systemu i strukturalną instalację baterii w jednej kompaktowej jednostce.
Gotowość do zdalnego zarządzania
Obsługuje protokoły SNMP lub RS485 do integracji z systemami zarządzania siecią lub EMS/BMS.
Szybkie wdrożenie
Wszystkie zaciski są wyraźnie oznaczone i skierowane do przodu, co ułatwia instalację, okablowanie i konserwację.
Bezpieczna eksploatacja
Zawiera etykiety ostrzegawcze wysokiego napięcia, wskaźniki poszczególnych wyłączników i opcjonalne blokowanie dla zgodności z bezpieczeństwem.
Obsługa baterii wymiennych podczas pracy
Kompatybilny z wtykowymi modułami baterii, obsługujący konserwację bez wyłączania systemu.
| Element | Specyfikacja |
| Napięcie wejściowe | -48V DC (nominalne) |
| Wejścia baterii | 6 niezależnych kanałów (BAT1–BAT6) |
| Wyjścia obciążenia | 5+ wyjść wyłączników DC (np. F17–F21) |
| Odbiorcy | 2 izolowane szyny wyjściowe (TENANT1 & TENANT2) |
| Interfejs monitorowania | Wyświetlacz LCD + LAN + RS485 + USB |
| Sygnały IO | Styki bezpotencjałowe (blok zacisków z D0–D15) |
| Pojemność komory baterii | 12 modułów (3 rzędy × 4 kolumny) |
| Typ montażu | Montaż w szafie rack lub montaż na półce poziomej |
| Typy wyłączników | Miniaturowe wyłączniki obwodu DC z ręcznym resetowaniem |
| Funkcje ochrony | Prąd przetężeniowy, zwarcie, ostrzeżenie o upływie |
| Kolor obudowy | Czarny, stal malowana proszkowo |
| Wymiary | Ok. wysokość 6U–9U (w oparciu o skalę wizualną) |
Typowe zastosowania
Stacje bazowe telekomunikacyjne 5G / 4G LTE
Modułowe systemy baterii litowych
Szafy komunikacyjne zewnętrzne
BESS – System magazynowania energii z baterii - kontrola DC
Jednostki zapasowe zasilania SCADA i RTU
Przemysłowe węzły zdalnego monitorowania
Podsumowanie
Ta modułowa jednostka dystrybucji zasilania dla telekomunikacji oferuje kompleksowe rozwiązanie dla infrastruktury komunikacyjnej wymagającej niezawodnego zarządzania zasilaniem DC. Dzięki obsłudze wielu baterii, zabezpieczonym kanałom wyjściowym i zaawansowanemu interfejsowi monitorowania, zapewnia bezpieczeństwo operacyjne, skalowalność i widoczność w czasie rzeczywistym w środowiskach o krytycznym znaczeniu.
