| Input mode: | Single-phase two-wire input | Input voltage: | 85Vac to 300Vac |
|---|---|---|---|
| Nominal input: | 100Vac to 120Vac 200Vac to 240Vac | Frequency range: | 45Hz-66Hz |
| Maximum input current: | ≤24A | Surge current: | Meet the criteria: ETSI300132-3 |
| Efficiency: | ≥96.6%@peak value | Power factor: | ≥0.99@220Vac 20-100% Load |

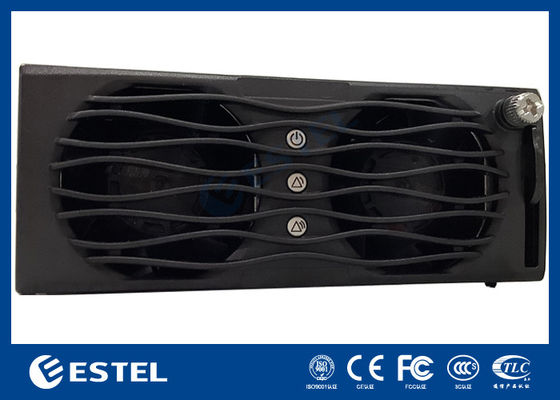

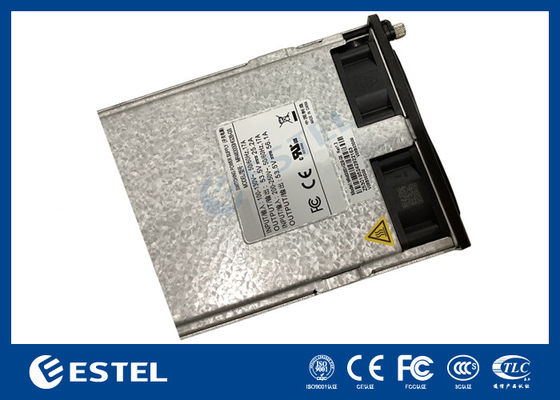

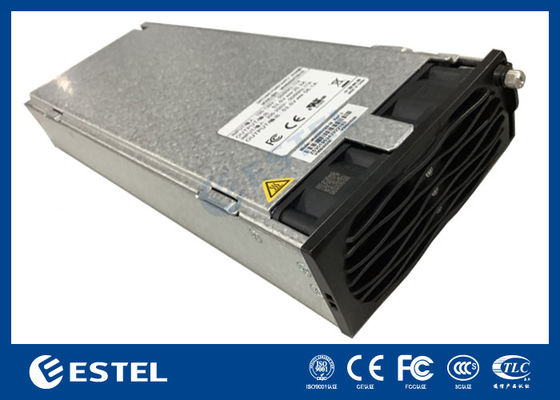

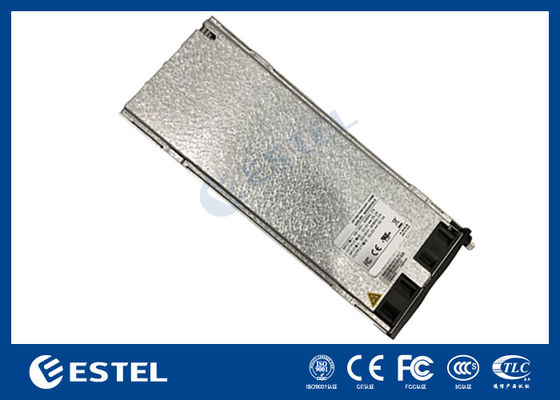

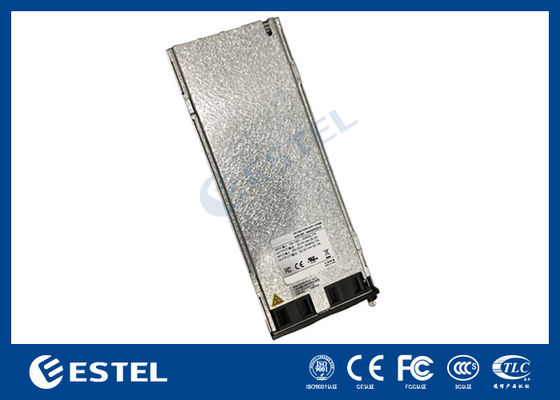

MR484000SG1 75A Wysokowydajny moduł zasilania komunikacyjnego 96 procent sprawności Szerokie wejście 85 300VAC Hot Swappable
1. Specyfikacje elektryczne
1.1 Charakterystyka wejściowa
| Tryb wejścia | Jednofazowe wejście dwuprzewodowe |
| Wyjście wyłączone, napięcie można odzyskać po normalnym | 85Vac do 300Vac |
| Znamionowe napięcie wejściowe | 110Vac / 220Vac |
| Nominalne wejście | 100Vac do 120Vac 200Vac do 240Vac |
| Zakres częstotliwości | 45Hz-66Hz |
| Maksymalny prąd wejściowy | ≤24A |
| Prąd udarowy | Spełnia kryteria: ETSI300132-3 |
| Sprawność | ≥96.6%@wartość szczytowa |
| Współczynnik mocy | ≥0.99@220Vac 20-100% Obciążenie |
| THD prądu wejściowego |
<3% @≥50% Obciążenie <8% @≥20% Obciążenie |
| Prąd upływu | <3.5mA@264Vac |
| Moc znamionowa |
Znamionowa 4000W@176ac (176Vac～300Vac nadmiar wyjścia; 176Vac～85Vac liniowe obniżanie do 1600W, specyficzne jako krzywa limitu mocy wejściowej) |
| Ubezpieczenie wejścia | Bezpiecznik L/N Wire30A |
| Maksymalne napięcie wejściowe | 320Vac (Zasilacz nie może ulec uszkodzeniu) |
| Czas podtrzymania zasilania | 10ms |
Uwaga: 1. Minimalne napięcie rozruchowe jest mniejsze niż 95VAC.
1.2 Charakterystyka wyjściowa
1.2.1 Regulacja napięcia i prądu wyjściowego współczynnik
| 220Vac@25 | +53.5Vdc |
| Ustawiona wartość napięcia wyjściowego | +53.5±0.1Vdc |
| Regulowany zakres napięcia wyjściowego | +42Vdc～+58Vdc |
| Stopień braku równowagi przepływu jednorodnego | ≤±3% |
| Efekt źródła | ±0.1% |
| Efekt obciążenia | ±0.5% |
| Dokładność stałego przepływu | ≤±0.8A |
| Dokładność regulacji napięcia | ±0.6% |
| Prąd minimalny | 0A |
| Prąd znamionowy | 75A |
| Prąd szczytowy | 81.3A |
| Współczynnik temperaturowy (1/℃) | ≤±0.02% |
| Pobór mocy w trybie czuwania | ≤5W |
| Maksymalne obciążenie pojemnościowe | 4000uF |
| Maksymalna liczba równoległych | 31 |
Uwaga: Regulacja prądu wyjściowego i przerwanie komunikacji modułu prostownika są następujące:
1) Prąd wyjściowy modułu prostownika można regulować zgodnie z poleceniem prądowym. Zakres regulacji wynosi 1A~81.3A.
2) Jeśli komunikacja między modułem prostownika a modułem monitorującym zostanie przerwana na dłużej niż 1 minutę, wyjście modułu prostownika automatycznie powróci do 53,5V i stanu
nieograniczonego przepływu.
1.2.2 Wyjście tętnienia i szum
| Tętnienia i szum (peak-peak) |
| ≤200mVp-p |
Uwaga: 1) Test tętnień i szumów: Szerokość pasma tętnień i szumów ustawiona na 20 MHz.
1.2.3 Dynamiczne wyjście reakcja
|
Napięcie przekroczenie |
Skok nachylenie | uwaga Czas powrotu | +53.5V±5% |
|
0.1A/uS |
0%-100% |
50%-75% ≤200us (±0.6%) |
+58V |
| 0.1A/uS | 0%-100% | /( Nie wyzwala |
ochrony przepięciowej ) Uwaga: Cykl skoku obciążenia 4ms. |
1.2.4 Przekroczenie wyjściowe
Napięcie wyjściowe
| 220Vac@25 | rozruch | |
| Aby włączyć | to napięcie wyjściowe +53.5V | |
| 1.3.2 Ochrona nadnapięciowa wyjścia | Uwaga: Zakres obciążenia podczas testu: minimum do maksimum. | Uwaga: Zakres obciążenia podczas testu: minimum do maksimum. |
1.2.5 Czas opóźnienia rozruchu wyjścia
Napięcie wyjściowe
| 220Vac@25 | ℃+53.5V |
| 1.3.2 Ochrona nadnapięciowa wyjścia | Uwaga: Czas opóźnienia rozruchu to czas od włączenia zasilania AC do napięcia wyjściowego do 42 |
1.2.6 Konwersja mocy
Napięcie wejściowe
| Wyjście | Moc 200Vac～290Vac |
| 4350W | 176Vac～200Vac |
| Liniowe obniżanie | Wyłączenie, po wyłączeniu odzyskanie temperatury > |
| 4000W | 85 Vac～176Vac |
| Liniowe obniżanie | Wyłączenie, po wyłączeniu odzyskanie temperatury > |
| 1600W | Wyjście 53.5~58V jest oparte na górnym limicie mocy, a wyjście 42~53.5V jest oparte na charakterystykach zewnętrznych i proporcjonalnym limicie mocy |
Powyższe to krzywa, która ogranicza maksymalną moc wyjściową w zależności od napięcia wejściowego; wszystkie są
teoretycznymi wartościami granicznymi, a rzeczywista granica będzie miała pewne odchylenie ze względu na dokładność napięcia wejściowego (±2V), dokładność napięcia wyjściowego (±0.6%) i dokładność prądu wyjściowego (0.8A); Błąd napięcia punktu konwersji mocy wynosi
<±2V.1.2.7 Charakterystyka wyjściowa
Uwagi: Powyższe to teoretyczne wartości graniczne, rzeczywista granica będzie miała pewne odchylenie ze względu na dokładność prądu (błąd prądu
<±0.8A) .1.2.7 Czas opóźnienia rozruchu wyjścia
Napięcie wyjściowe
| 220Vac@25 | ℃+53.5V |
| 1.3.2 Ochrona nadnapięciowa wyjścia | Uwaga: Czas opóźnienia rozruchu to czas od włączenia zasilania AC do napięcia wyjściowego do 42 |
1.2.8 Krzywa spadku temperatury
Temperatura
|
uwaga ≤45℃ |
Punkt odzyskiwania powrotu >10V |
| Moc modułu jest liniowo obniżana do 2000W | Liniowe obniżanie |
| Wyłączenie, różnica temperatur samoodzyskiwania po wyłączeniu>10℃ | Wyłączenie, po wyłączeniu odzyskanie temperatury > |
| między | Wejście jest większe niż 200Vac, wyjście 53.5~58V jest oparte na górnym limicie mocy, a wyjście 42~53.5V jest oparte na charakterystykach zewnętrznych i proporcji limitu mocy; |
Wejście jest mniejsze niż 200Vac, a wyjście 53.5~58V jest ograniczone proporcjonalnie do limitu mocy wejściowej; wyjście 42~53.5V jest ograniczone proporcjonalnie do charakterystyk zewnętrznych i limitu mocy wejściowej.
Powyższe to teoretyczne wartości graniczne, a rzeczywista granica będzie miała pewne odchylenie ze względu na dokładność temperatury otoczenia (±2°), dokładność napięcia wejściowego (±2V), dokładność napięcia wyjściowego (±0.6%) i dokładność prądu wyjściowego (0.8A); Błąd temperatury otoczenia punktu znamionowego jest mniejszy niż ±2℃.
1.2.9
Napięcie szumów
Napięcie szumów uwaga
| uwaga | Telefon waży napięcie szumów | Punkt odzyskiwania powrotu >10V |
| Napięcie szumów szerokopasmowych | ≤1mV | |
| 3.4～150KHz | ≤20mV | 150～200KHz |
| Dyskretne napięcie szumów | ≤5mV | |
| 3.4～150KHz | ≤3mV | 150～200KHz |
| ≤2mV | 200～500KHz | |
| ≤1mV | 500～30000KHz | |
| 1.3 | Funkcja ochrony |
1.3.1 Zwarcie wyjściowe to
ochronanapięcie wyjściowe ≤45℃
| +53.5V | 45℃~75℃ |
| 1.3.2 Ochrona nadnapięciowa wyjścia | Ochrona nadnapięciowa może być podzielona na wewnętrzną i zewnętrzną ochronę nadnapięciową. Zakres uszkodzenia wewnętrznego nadnapięcia wynosi 58.5VDC~ 60.5VDC, który można ustawić przez monitorowanie. W przypadku awarii moduł się blokuje. Jeśli napięcie zewnętrzne jest większe niż 63VDC i trwa dłużej niż 500ms, moduł jest zablokowany. Po wejściu w stan ochrony blokady maszyny, najpierw należy odłączyć zasilanie AC, a następnie ponownie je włączyć, aby zasilanie mogło ponownie działać. |
1.3.3 Wyjście ≤45℃
Zakres wynosi 37VDC~39VDC. Kiedy jest niższy niż wartość alarmu zbyt niskiego napięcia, wyjście będzie normalne i zgłosi alarm..
1.3.4 Przepięcie wejściowe
pro
tekcja Napięcie wejściowe uwaga310±10Vac
| Wyjście wyłączone, napięcie można odzyskać po normalnym | Punkt odzyskiwania powrotu >10V |
| Uwaga: Ochrona nadnapięciowa wejścia powinna być testowana przy obciążeniu znamionowym 75A. | 1.3.6 Ochrona przed przegrzaniem |
| Wejście |
podnapięciowe
ochrona Napięcie wejściowe Uwaga ≤45℃
| Wyjście wyłączone, napięcie można odzyskać po normalnym | 45℃~75℃ |
| Odzyskiwanie wyjścia, punkt odzyskiwania wyjścia powrót >;5V | 1.3.6 Ochrona przed przegrzaniem |
| Ochrona przed przegrzaniem | Temperatura |
Uwaga≤45℃
| Moduł może wyprowadzać maksymalną moc wyjściową bez ochrony przed przegrzaniem, a moduł działa normalnie | 45℃~75℃ |
| Moc modułu jest liniowo obniżana do 2000W | >75℃ |
| Wyłączenie, różnica temperatur samoodzyskiwania po wyłączeniu>10℃ | 1.4 Funkcja komunikacji |
| między | modułem prostownika a |
modułem monitorującym Tryb komunikacji magistrali CAN jest przyjęty między modułem prostownika a modułem monitorującym, który obsługuje zdalną aktualizację wersji oprogramowania, a adres modułu MOŻE być ustawiony za pomocą płyty adresowej. Po przerwaniu komunikacji między modułem prostownika a monitorowaniem na 1 minutę, moduł prostownika uruchamia się, a wartości graniczne napięcia i prądu wyjściowego powracają do wartości domyślnych. Interfejs CAN w module prostownika musi być zaprojektowany w izolacji. Zasilanie CAN wynosi + 5VDC, które jest dostarczane wewnątrz modułu prostownika. Główne informacje monitorujące modułu prostownika są następujące:
1) Funkcja regulacji napięcia i regulacji prądu: aby spełnić wymagania dotyczące ładowania pływającego akumulatora i spełnić wymagania dotyczące regulacji napięcia;
2) Sterowanie maszyną przełączającą pojedynczego modułu;
3) Informacje zwrotne dotyczące ochrony i alarmów:
Awaria zasilania: Awaria zasilania (przepięcie wejściowe AC);
Ochrona modułu: ostrzeżenie o temperaturze;
Awaria modułu: brak wyjścia spowodowany wyłączeniem przepięciowym, awarią wentylatora, wyłączeniem z powodu przegrzania lub innymi przyczynami wewnętrznymi modułu;
(Moduł jest w stanie hibernacji i wyłączenia, a awaria zasilania nie jest zgłaszana do awarii modułu).
1.5
LED
Wskaźnik LED zasilania jest zainstalowany z boku panelu zasilania. Stan wyjścia jest pokazany w poniższej tabeli.
znak obowiązkowy
Wskaźnik świetlny
normalny abnorma l
Nienormalny powód
| Wskaźnik działania zasilania | kolor | stan | stan | Awaria zasilania (brak wejścia AC, przepięcie wejściowe AC), brak wyjścia modułu. |
| Światło ostrzegawcze | zielony | zniszczyć | zniszczyć | Ostrzeżenie o temperaturze (temperatura otoczenia przekracza 65 ℃ ~ wyłączenie z powodu przegrzania). Wyłączenie uśpienia (moduł zapala tylko lampkę ostrzegawczą, moduł nie zgłasza alarmu). Przerwanie komunikacji (migające światło ostrzegawcze). Ostrzeżenie o przepięciu wejściowym (napięcie wejściowe powyżej 290VAC ~ ochrona nadnapięciowa). |
| Światło awarii | huang | 2.1 | mance | Przepięcie wejściowe, podnapięcie wejściowe, przepięcie wyjściowe, przepięcie magistrali, podnapięcie magistrali, awaria wentylatora, przegrzanie środowiska, błąd typu napięcia wejściowego, nieprawidłowość próbkowania temperatury otoczenia NTC, napięcie wejściowe ultra-wysokie. |
| 2. Izolacja | perfor | mance | 2.1 | Izolacja |
Impedancja wejście-wyjścieNapięcie testowe 500VDC, rezystancja izolacji ≥2M
(Normalne ciśnienie atmosferyczne, temperatura pokojowa, wilgotność względna < 90%, bez kondensacji) Wejście do obszaru chronionego
| Wyjście do |
2.2 Odporny nawysokie napięcie |
| wejście-wyjście | |
| Napięcie DC 4240VDC1minuta ≤1mA |
Wejście do obszaru chronionego Napięcie DC 2120VDC 1minuta ≤1mA
| Wyjście do | obszaru chronionego |
|
Równoważne napięcie DC 710VDC 1minuta ≤1mA GB4943 |
3. Normy bezpieczeństwa |
|
Bezpieczeństwo zasilania spełnia następujące normy: GB4943 |
IEC/EN60950 IEC/EN62368-1 |
Certyfikacja bezpieczeństwa zasilania:
Certyfikat CE (wymagania dyrektywy LVD i EMC)
