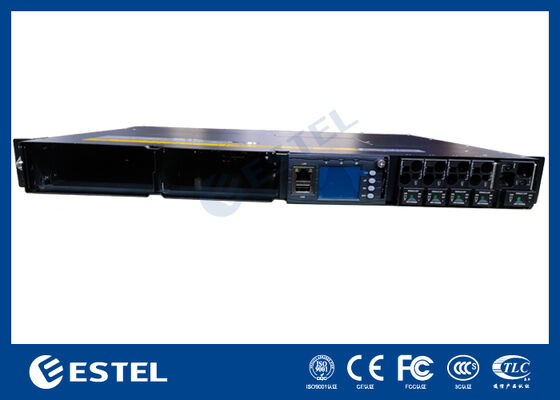

Modułowy system zasilania prądem stałym dla telekomunikacji z zdalnym zarządzaniem przez SNMP/Web

Przegląd produktu

ET48100-M5E21system zasilania energią słoneczną zapewnia wysokowydajne, odporne rozwiązanie zasilania prądem stałym, zaprojektowane specjalnie dla infrastruktury telekomunikacyjnej, operacji centrów danych i zastosowań przemysłowych wymagających niezawodnego zasilania prądem stałym. Akceptuje wejście 220VAC jednofazowe i dostarcza stabilne wyjście DC regulowane w zakresie od –43VDC do –58VDC, z nominalnym punktem pracy –53,5VDC. Oferując maksymalną wydajność wyjściową 6kW, system ten niezawodnie obsługuje instalacje o wysokim zapotrzebowaniu, osiągając jednocześnie sprawność konwersji mocy przekraczającą 96%.

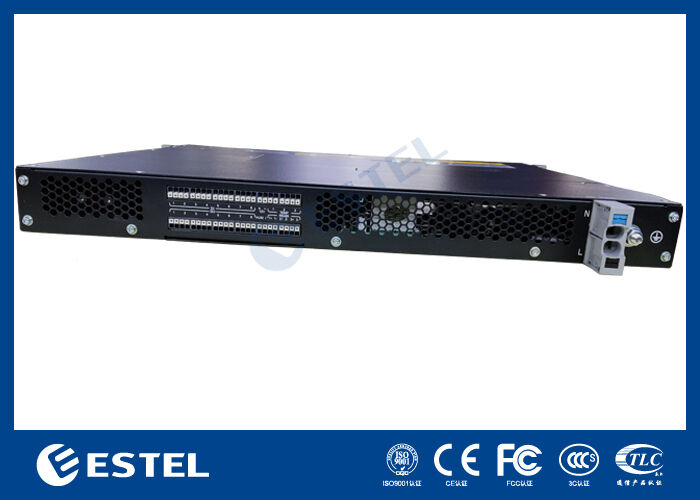

Dzięki modułowej i redundantnej konstrukcji, system obsługuje do 2*3000W modułów prostownikowych skonfigurowanych dla redundancji N+1, przy czym każdy kompaktowy moduł waży poniżej 2 kg. Prostowniki wykorzystują chłodzenie wymuszone powietrzem, osiągają bliski jedności współczynnik mocy (≥0,99) i utrzymują niskie całkowite zniekształcenia harmoniczne (THDi ≤5%) dla wydajnej i czystej konwersji mocy. Z dostępem do konserwacji z przodu, okablowaniem od góry i stopniem ochrony IP20, obudowa 1U do montażu w szafie rackowej podkreśla bezpieczeństwo operacyjne, łatwość serwisowania i prostą integrację ze standardowymi 19-calowymi szafami.

Panel dystrybucji prądu stałego jest wyposażony w 1*100A/1PN wyłączniki obwodu akumulatora i zawiera funkcję Battery Low Voltage Disconnect (BLVD) dla bezpiecznego i elastycznego zarządzania energią. Inteligencja systemu jest zapewniona przez dedykowany kontroler z 4 analogowymi wejściami czujników, 8 cyfrowymi wejściami stanu i 8 konfigurowalnymi przekaźnikami alarmowymi bezpotencjałowymi. Zdalne monitorowanie i zarządzanie są możliwe za pośrednictwem interfejsów RS232/485 i SNMP, a zintegrowany wyświetlacz LCD umożliwia lokalne wyświetlanie stanu i konfigurację.

Zaprojektowany do pracy w wymagających warunkach, system działa w rozszerzonym zakresie temperatur od –40℃ do +65℃, toleruje wilgotność względną od 5% do 95% (bez kondensacji) i utrzymuje pełną wydajność na wysokości do 3000 metrów. Łącząc skalowalną architekturę modułową z sprawdzoną niezawodnością, ten 9kW system zasilania prądem stałym stanowi solidne i skalowalne rozwiązanie energetyczne dla krytycznej infrastruktury, gdzie dostępność zasilania jest najważniejsza.

System

• Wymiary: 482,0(szer.) × 350,0(gł.) × 1U(wys.)

• Waga: ≤10kg (bez prostowników)

• Tryb chłodzenia: Chłodzenie naturalne

• Tryb instalacji: Instalacja w 19-calowej szafie rackowej lub wewnątrz szafy

• Tryb okablowania: Wejście i wyjście od góry

• Tryb konserwacji: Konserwacja z przodu, wsparcie dla wymiany modułów

• Poziom ochrony: IP20

Wejście

• Tryb wejścia: Wysokonapięciowy fotowoltaiczny 63A/2P

• Częstotliwość wejściowa: 45–66Hz, wartość znamionowa: 50Hz/60Hz

Dystrybucja DC

• Napięcie wyjściowe: –43 ~ –58VDC, wartość znamionowa: –53,5VDC

• Maksymalna moc:6kW(2*3kW, redundancja N+1)

• Wyłączniki akumulatorów: 1*100A/1PN

• Wyłączniki obciążenia: BLVD: 4*63A/1PN

Prostownik

• Napięcie wejściowe: 85VAC ~ 300VAC, znamionowe 220VAC

• Sprawność: >96%

• Moc znamionowa: 3000W (176–300VAC)

• Temperatura pracy: –40℃ ~ +75℃ (pełna moc poniżej 50℃)

• Wymiary: 106,5mm(szer.) × 286mm(gł.) × 41,5mm(wys.) (1U/wys.)

• Waga: ≤2kg

• Tryb chłodzenia: Chłodzenie wymuszone

• Współczynnik mocy: ≥0,99

• THD: ≤5%

• Wyjście DC: –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A

Kontroler

• Wejście sygnału: 4 AI (3 temperatura otoczenia, 1 wilgotność), 8 DI

• Wyjście alarmowe: 8 styki bezpotencjałowe

• Port komunikacyjny: RS232/485, SNMP

• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: –40℃ ~ +65℃ (pełna moc poniżej 50℃)

• Temperatura przechowywania: –40℃ ~ +70℃

• Wilgotność pracy: 5% ~ 95% (bez kondensacji)

• Wysokość: 0 ~ 3000m (Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1℃, gdy wysokość wzrasta o 200m.)
