System prostownika telekomunikacyjnego dla telekomunikacji ze zdalnym zarządzaniem i kontrolą

Przegląd produktu

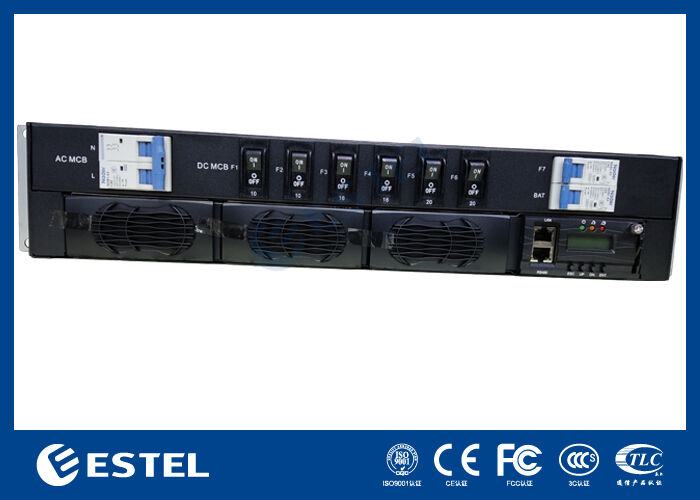

ET4890-M3F32System zasilania prądem stałym w szafie rack zapewnia wysoką wydajność, niezawodne rozwiązanie zasilania prądem stałym, zaprojektowane specjalnie dla infrastruktury telekomunikacyjnej, operacji centrów danych i zastosowań przemysłowych wymagających niezawodnego zasilania prądem stałym. Akceptuje wejście jednofazowe 220VAC i dostarcza stabilne wyjście DC regulowane w zakresie od –43VDC do –58VDC, z nominalnym punktem pracy –53,5VDC. Oferując maksymalną wydajność wyjściową 9kW, system ten niezawodnie obsługuje instalacje o dużym zapotrzebowaniu, osiągając jednocześnie sprawność konwersji mocy przekraczającą 96%.

Dzięki modułowej i redundantnej konstrukcji, system obsługuje do 3*3000W modułów prostownikowych skonfigurowanych dla redundancji N+1, przy czym każdy kompaktowy moduł waży poniżej 2 kg. Prostowniki wykorzystują chłodzenie wymuszone powietrzem, osiągają bliski jedności współczynnik mocy (≥0,99) i utrzymują niskie całkowite zniekształcenia harmoniczne (THDi ≤5%) dla wydajnej i czystej konwersji mocy. Z dostępem do konserwacji z przodu, okablowaniem z górnego panelu i stopniem ochrony IP20, obudowa montowana w szafie rack 2U kładzie nacisk na bezpieczeństwo operacyjne, łatwość serwisowania i prostą integrację ze standardowymi szafami 19-calowymi.

Panel dystrybucji DC jest wyposażony w 1*63A 1P wyłączniki obwodu akumulatora i zawiera funkcję  Battery Low Voltage Disconnect (BLVD) dla bezpiecznego i elastycznego zarządzania energią. Inteligencja systemu jest zapewniona przez dedykowany kontroler z 2 wejściami czujników analogowych, 8 wejściami stanu cyfrowego i 2 konfigurowalnymi przekaźnikami alarmowymi bezpotencjałowymi. Zdalne monitorowanie i zarządzanie są możliwe za pośrednictwem interfejsów RS232/485 i SNMP, a zintegrowany wyświetlacz LCD umożliwia lokalne wyświetlanie stanu i konfigurację.

Zaprojektowany do pracy w wymagających warunkach, system działa w rozszerzonym zakresie temperatur od –40℃ do +65℃, toleruje wilgotność względną od 5% do 95% (bez kondensacji) i utrzymuje pełną wydajność na wysokościach do 3000 metrów. Łącząc skalowalną architekturę modułową z sprawdzoną niezawodnością, ten 9kW system zasilania prądem stałym stanowi solidne i skalowalne rozwiązanie energetyczne dla krytycznej infrastruktury, gdzie dostępność zasilania jest najważniejsza.

System

• Wymiary: 482,0(szer.) × 350,0(gł.) × 2U(wys.)

• Waga: ≤15kg (bez prostowników)

• Tryb chłodzenia: Chłodzenie naturalne

• Tryb instalacji: Instalacja w szafie 19-calowej lub wewnątrz szafy

• Tryb okablowania: Wejście i wyjście od góry

• Tryb konserwacji: Konserwacja z przodu, wsparcie zmiany klasy modułu

• Poziom ochrony: IP20

Dystrybucja AC

• Tryb wejścia: 220VAC jednofazowe, 40A/2P

• Częstotliwość wejściowa: 45–66Hz, wartość znamionowa: 50Hz/60Hz

Dystrybucja DC

• Napięcie wyjściowe: –43 ~ –58VDC, wartość znamionowa: –53,5VDC

• Maksymalna wydajność: 9kW(3*3kW, redundancja N+1)

• Wyłączniki akumulatorów: 1*63A/1P

• Wyłączniki obciążenia: BLVD: 2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P

Prostownik

• Napięcie wejściowe: 85VAC ~ 300VAC, znamionowe 220VAC

• Sprawność: >96%

• Moc znamionowa: 3000W (176–300VAC)

• Temperatura pracy: –40℃ ~ +75℃ (pełna moc wyjściowa poniżej 50℃)

• Wymiary: 106,5mm(szer.) × 286mm(gł.) × 41,5mm(wys.) (1U/wys.)

• Waga: ≤2kg

• Tryb chłodzenia: Chłodzenie wymuszone

• Współczynnik mocy: ≥0,99

• THD: ≤5%

• Wyjście DC: –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A

Kontroler

• Model: MC2600

• Wejście sygnału: 2 AI (2 temperatury otoczenia), 8 DI

• Wyjście alarmowe: 2 styki bezpotencjałowe

• Port komunikacyjny: RS232/485, SNMP

• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: –40℃ ~ +65℃ (pełna moc wyjściowa poniżej 50℃)

• Temperatura przechowywania: –40℃ ~ +70℃

• Wilgotność pracy: 5% ~ 95% (bez kondensacji)

• Wysokość: 0 ~ 3000m (Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1℃, gdy wysokość wzrasta o 200m.)
