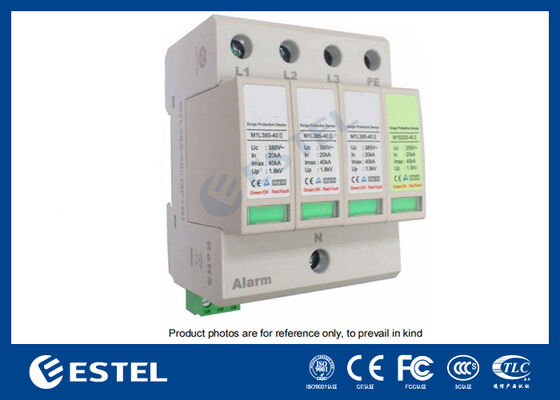

M1L385-40 II Urządzenie do ochrony przed nadwyżkami (SPD) do dystrybucji energii - prąd nadwyżkowy 40kA, 230V/400VAC, port alarmowy zdalny, instalacja DIN Rail, IP20, ochrona klasy C

Opis produktu

W sprawieM1L385-40 II Urządzenie ochronne przed przewyższeniem (SPD)jest wysoce niezawodnym systemem ochrony elektrycznej zaprojektowanym w celu ochrony urządzeń przed warunkami przepędu i przelotami mocy w nisko napiętych systemach dystrybucji energii.Urządzenie to jest specjalnie zaprojektowane do zastosowań, w których zarówno ochrona przed prądem, jak i nadgrzewem są niezbędne, zapewniając solidną ochronę wrażliwych systemów elektrycznych i urządzeń elektronicznych.

Model M1L385-40 II jest zgodny zNormy ochrony klasy Ci jest zdolny do wytrzymania prądów napięcia do40kA(test 8/20 μs), co czyni go odpowiednim do stosowania w systemach dystrybucji energii i urządzeniach podatnych na przejściowe fale prądu.port alarmowy zdalny(bez aktywnego kontaktu), zapewniając użytkownikom możliwości monitorowania w czasie rzeczywistym i ostrzegania o potencjalnych awariach lub awariach, zapewniając w ten sposób ciągłą integralność systemu i skracając czas przestojów.

Urządzenie jest zaprojektowane z zintegrowaną podstawą do łatwej instalacji i konserwacji, zwykle zamontowaną na35 mm szyby DIN, co jest powszechną praktyką w przypadku central urządzeń.Ta metoda montażu zapewnia bezpieczne mocowanie SPD w systemie bez narażania ogólnej wydajności instalacji elektrycznejUrządzenie obsługuje równieżelastyczne okablowanierozmiarów od10,5 mm2 do 25 mm2dla elastycznych połączeń i do35 mm2dla sztywnych połączeń, spełniających różne wymagania montażowe.

Główne specyfikacje

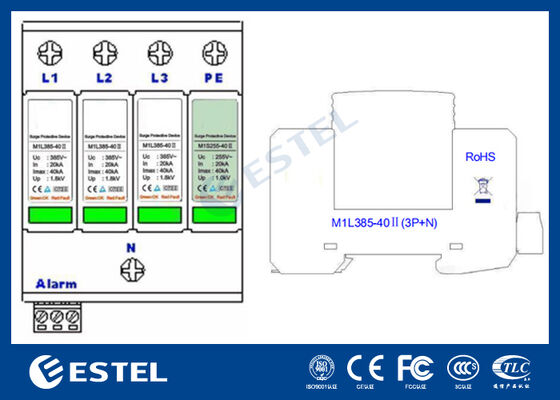

Model: M1L385-40 II (3P+N)

Narysowane napięcie robocze:

230V/400VAC (L-N / N-PE)

Częstotliwość nominalna: od 48 Hz do 62 Hz

Maksymalne napięcie robocze:

385V (L-N) / 255V (N-PE)

Nominalny prąd rozładowy (in):

20kA (L-N; N-PE)

Maksymalny prąd rozładowy (Imax):

40kA (L-N; N-PE)

Poziom ochrony naprężenia (w górę):

10,8 kV (L-N) / 1,0 kV (N-PE)

Charakterystyka tymczasowego nad napięcia (TOV):

5s przy 385V (L-N) / 400V przez 5 sekund

1200 V (L-PE) / 200 ms dla charakterystyki awarii

Prąd zwarcia:

25kArms

Wielkość dla połączenia terminali:

1.5mm2 do 25mm2 (prężny) / 35mm2 (stryg)

Maksymalny prąd dla portu alarmowego:

250V / 0.5A (AC) 0,1A (DC); 125V / 1A (AC) 0,5A (DC)

Wskaźnik ognioodporności powłok:

UL94 V-0

Poziom IP:

IP20

System monitorowania alarmu

W sprawieM1L385-40 IISPD zawiera:port alarmowy zdalnySystem alarmowy jest aktywowany poprzeznieaktywny kontakti pomaga w utrzymaniu wydajności operacyjnej poprzez ostrzeganie użytkowników o potrzebie konserwacji lub wymiany, zapewniając minimalizowanie czasu przestoju urządzeń.Funkcja zdalnego alarmu ułatwia również integrację z większymi systemami monitorowania, poprawa nadzoru nad infrastrukturą krytyczną.

Instrukcje instalacji

Urządzenie jest przeznaczone do montażu przez:upoważnieni zawodowcyJest on zazwyczaj zamontowany na35 mm szyby DINw obrębie centralki urządzenia; urządzenie SPD należy podłączyć zgodnie z następującymi instrukcjami:

Metoda podłączenia: Do okablowania można użyć wspólnego połączenia równoległego, z maksymalnym16 mm2Wielostronnego drutu miedzianego. Całkowita długość przewodu łączonego nie powinna przekraczać00,5 metra..

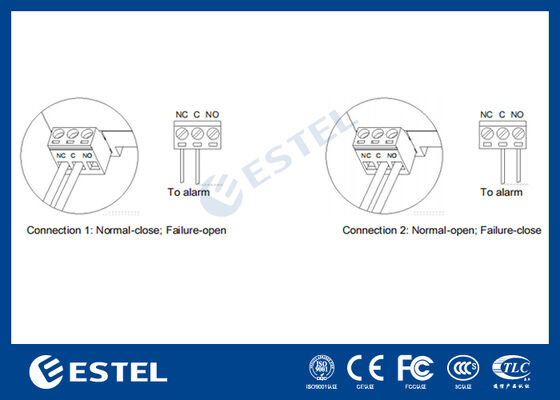

W sprawieterminal połączenia alarmowegow celu zdalnego monitorowania użytkownicy powinni wyciągnąć wtyczki okablowania i wprowadzić przewody alarmu do odpowiednich otworów wtyczek okablowania,Następnie wprowadź wtyczki w ich pierwotnej pozycji i zacisnąć śruby.

Zgodnie z podanymi instrukcjami urządzenie można zintegrować z układem elektrycznym, zapewniając solidną ochronę przed przeciążeniami i zapewniając ciągłą i niezawodną pracę.

Zalety urządzenia ochrony przed przewyższeniami M1L385-40 II:

Pojemność prądu wysokiego napięcia: z maksymalnym prądem rozładowania40kA, to urządzenie SPD może radzić sobie z znaczącymi przeskokami mocy i przejściowymi napięciami, zapewniając doskonałą ochronę dla wrażliwych urządzeń.

Możliwość zdalnego monitorowaniaWbudowanyport alarmowy zdalnyumożliwia łatwe monitorowanie i utrzymanie, zapewniając szybkie rozwiązywanie wszelkich problemów.

Ułatwiona instalacjaW sprawie:DIN rail mountingSystem ten ułatwia instalację i łatwą integrację z istniejącą infrastrukturą elektryczną.

Szeroki zakres ochrony naprężenia: Zdolne do wytrzymania napięć do385V(L-N) oraz255 V(N-PE), dzięki czemu nadaje się do różnych zastosowań w systemach dystrybucji energii.

Trwały i bezpiecznyW sprawie:powłoka przeciwpożarowa (UL94 V-0)a takżeOchrona IP20zapewniają bezpieczeństwo i trwałość urządzenia w różnych środowiskach operacyjnych.

Obszary zastosowania:

Systemy dystrybucji energii: Chroni systemy zasilania przed przejściowymi warunkami przewyższenia napięcia, które mogłyby uszkodzić wrażliwe elementy.

Urządzenia telekomunikacyjne: Zapewnia bezpieczeństwo sprzętu telekomunikacyjnego poprzez zapobieganie nadmiarom wpływającym na wydajność.

Systemy elektryczne przemysłowe: Ochrona maszyn i urządzeń przemysłowych przed awariami elektrycznymi, które mogą powodować przestoj lub uszkodzenie.

Systemy energii odnawialnej: Chroni systemy energii słonecznej, wiatrowej i innych odnawialnych źródeł przed falami prądu spowodowanymi przez czynniki zewnętrzne.

Podsumowanie

W sprawieM1L385-40 II Urządzenie zabezpieczające przed przewyższeniamioferuje bardzo skuteczną ochronę systemów elektrycznych i czułego sprzętu przed nad napięciem, nadpięciami i awariami elektrycznymi.funkcje zdalnego monitorowania, oraz łatwą instalację poprzezDIN rail mounting, jest to niezawodny wybór dla zastosowań przemysłowych, telekomunikacyjnych i dystrybucji energii.
