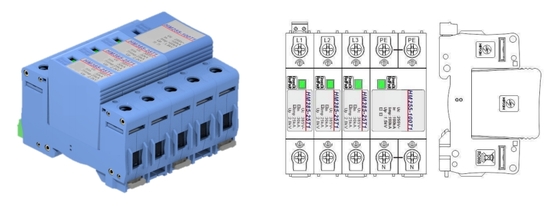

HM385-25/100T1 ((3P+N) Urządzenia zabezpieczające przed przewyższeniem niskiego napięcia (SPD) - Urządzenia zabezpieczające przed przewyższeniem podłączone do systemów zasilania niskiego napięcia
1 Zakres
Urządzenie zabezpieczające przed przewyższeniami jest stosowane głównie w systemach dystrybucji niskiego napięcia i sprzęcie elektrycznym
o ochronie przed błyskawicami lub innej ochronie przed przejściowym nad napięciem.
2 Odniesienia normatywne
GB/T 18802.11
Urządzenia zabezpieczające przed nadprężeniem niskiego napięcia (SPD) - Część 11: Urządzenia zabezpieczające przed nadprężeniem
podłączone do systemów zasilania niskiego napięcia - Wymogi i metody badań
GB 2828.1
Procedury pobierania próbek do kontroli według atrybutów-Część 1: Układy pobierania próbek indeksowane
przez dopuszczalny limit jakości (AQL) dla inspekcji partii po partii
GB/T191 Opakowanie - oznakowanie obrazowe do obsługi towarów
GB/T 2423.1
Badania środowiskowe - Część 2: Metody badawcze - Badania A: zimne
GB/T 2423.2
Badania środowiskowe - Część 2: Metody badawcze - Badania A: zimne
GB/T 2423.4
Badania środowiskowe produktów elektrycznych i elektronicznych - Część 2: Metoda badania - Badanie
Db: wilgotne ciepło, cykliczne (cykl 12h+12h)
GB/T4208 Stopień ochrony zapewniony przez obudowę (kod IP)
GB/T4943.1
Sprzęt audio/wideo, technologii informacyjnych i komunikacyjnychCzęść 1: Bezpieczeństwo
YD/T 1235.1
wymagania
Wymagania dotyczące wydajności urządzeń zabezpieczających przed przesunięciami podłączonych do nisko napięcia
systemy dystrybucji stacji/lokalizacji telekomunikacyjnych
YD/T 1235.2
Metody badań urządzeń ochronnych przed napięciami prądowymi podłączonych do systemu dystrybucji niskiego napięcia
systemy stacji/lokalizacji telekomunikacyjnych
IEC 61643-11
Urządzenia zabezpieczające przed napięciami prądowymi podłączone do systemów dystrybucji energii niskiego napięcia - Część
11: Wymagania dotyczące właściwości i metody badania
DIN EN 61643-11
Urządzenia ochronne przed napięciem podwyższonym - Część 11: Urządzenia ochronne przed napięciem podwyższonym podłączone do
systemy zasilania niskiego napięcia; wymagania i badania
UL1449
Urządzenia zabezpieczające przed napięciem
3 Wydajność funkcjonalna
3.1 Opis
Wbudowana w produkt funkcja ochrony przed przegrzaniem i prądem, która przyjmuje w szybie 35mm DIN
instalacji i wymiennego modułu ochrony przed przewyższeniami, który może być łatwy do zainstalowania i utrzymania, oprócz tego posiada
wbudowany w produkt paska przewodniczący i alarm
port jest podłączony szeregowo, zachowując tylko jeden port dla łatwego okablowania przez klienta.
3.2 Wydajność
4 Instalacja produktu
4.1.1 Zainstalowanie
Do instalacji i konserwacji jest dopuszczona upoważniona osoba zawodowa.
włączone do szyny 35 mm na centralce, która znajduje się w urządzeniu; połączenie Kevin jest
zalecane dla osłony przeciwprzesilenia lub można użyć połączenia równoległego ogólnego (jak pokazano na rysunku 1)
Tabela 1. Zalecane specyfikacje połączeń dla każdego portu

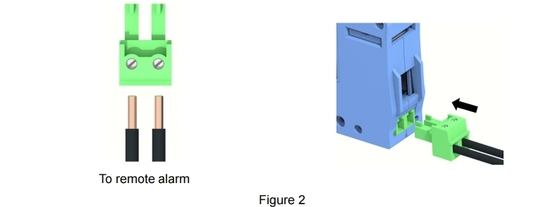

Połączenie alarmowe znajduje się w górnej części urządzenia.
włączyć przewód alarmowy do odpowiedniej otworu podłączającego.
płaski śrubokręt wielkości SL2.5, zacisnąć śruby i włożyć wtyczkę z powrotem na miejsce (jak pokazano na rysunku
Po zakończeniu okablowania ponownie sprawdź pętlę połączenia, aby upewnić się, że jest prawidłowa i niezawodna.
Urządzenie zabezpieczające przed przewyższeniami może być w stanie pracy natychmiast po włączeniu zasilania.
Zastąpić, gdy jest to konieczne, aby wymienić moduł ochrony przed przewyższeniami, użyć śrubokręta SL2.5 Phillips do rozluźnienia
śruby w kierunku strzałki logo produktu i wyciągnij moduł ochrony przed przewyższeniami
Przy ponownej instalacji modułu zaleca się zaciskanie śrub
z zakresem momentu obrotowego 0,5 N-m.
Uwaga:
Podczas montażu i konserwacji podstawy urządzenia zabezpieczającego przed przeciążeniem należy odłączyć zasilanie.
Nie uruchamiaj urządzenia, gdy zasilanie jest włączone, w przypadku otrzymania porażenia prądem.
Przecinek, długość i metody łączenia
Kabel uziemieniowy powinien być zgodny z względną normą; w przeciwnym razie urządzenie zabezpieczające przed przewyższeniami nie może działać.
Nie jest konieczna specjalna konserwacja, gdy urządzenie zabezpieczające przed przeciążeniem działa normalnie, ale
Jeśli okno alarmowe jest czerwone, oznacza to, że
W przypadku gdy włączony jest odległy port alarmowy, należy go natychmiast wymienić.
Połączony, będzie sygnał alarmowy.
