18kW Szafowy System Zasilania DC dla Telekomunikacji, System Modułowych Prostowników dla Telekomunikacji, >96% Wysoka Sprawność

Przegląd Produktu

18kW szafowy system zasilania DC to rozwiązanie o dużej pojemności, przeznaczone dla sieci telekomunikacyjnych, centrów danych i obiektów przemysłowych wymagających niezawodnego zasilania DC. Obsługuje trójfazowe wejście 380VAC, dostarczając stabilne wyjście –43 do –58VDC z wartością znamionową –53,5VDC. Z maksymalną mocą 18kW, system ten zapewnia wystarczającą moc dla dużych aplikacji, zachowując jednocześnie sprawność powyżej 96%.

System integruje do 6 modułów prostownikowych (redundancja N+1), każdy o mocy znamionowej 3000W i wadze ≤2kg. Moduły te charakteryzują się wymuszonym chłodzeniem, wysokim współczynnikiem mocy ≥0,99 i THD ≤5%, zapewniając czystą i stabilną konwersję zasilania DC. Z dostępem serwisowym od przodu, górnym wejściem kablowym i ochroną IP20, konstrukcja priorytetowo traktuje bezpieczeństwo, łatwość serwisowania i integracji w szafach 19-calowych.

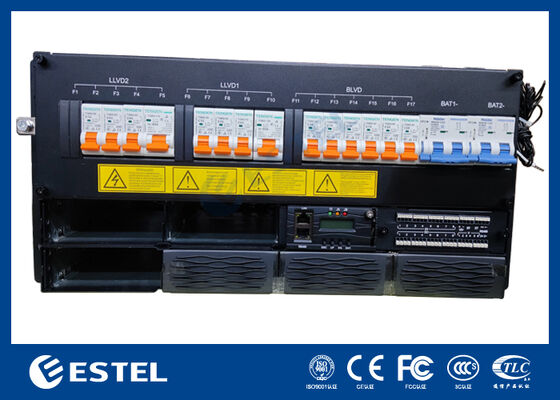

Dystrybucja DC obejmuje 2*80A/2P wyłączniki akumulatorowe i 2*LLVD oraz 1*BLVD, zapewniając elastyczne i bezpieczne zarządzanie obciążeniem. Inteligentny kontroler obsługuje 2 wejścia analogowe, 8 wejść cyfrowych, 8 alarmów stykowych i zdalną komunikację przez RS232/485 i SNMP. Lokalny monitoring jest możliwy dzięki wyświetlaczowi LCD.

Zbudowany z myślą o wymagających środowiskach, urządzenie działa w zakresie od –40℃ do +65℃, wytrzymuje wilgotność 5–95% bez kondensacji i utrzymuje stabilną pracę na wysokościach do 3000m. Dzięki modułowej architekturze i solidnej wydajności, 18kW 5U system zasilania DC jest idealnym wyborem dla krytycznej infrastruktury wymagającej skalowalnych i niezawodnych rozwiązań energetycznych.

System

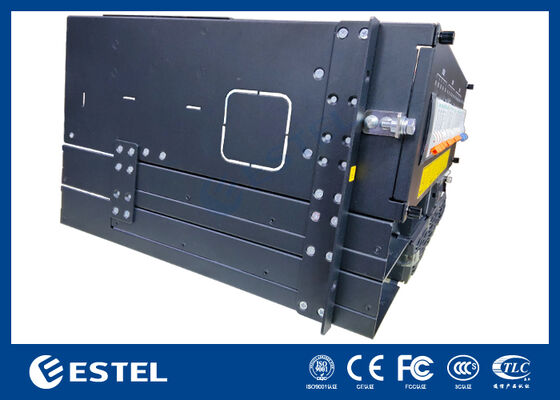

• Wymiary: 482,0(S) × 350,0(G) × 5U(W)

• Waga: ≤30kg (bez prostowników)

• Tryb chłodzenia: Chłodzenie naturalne

• Tryb instalacji: Instalacja w szafie 19-calowej lub wewnątrz obudowy

• Tryb okablowania: Wejście i wyjście od góry

• Tryb konserwacji: Konserwacja od przodu, wsparcie dla wymiany modułów

• Poziom ochrony: IP20

Dystrybucja AC

• Tryb wejścia: Trójfazowe 380VAC

• Częstotliwość wejściowa: 45–66Hz, wartość znamionowa: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Dystrybucja DC

• Napięcie wyjściowe: –43 ~ –58VDC, wartość znamionowa: –53,5VDC

• Maksymalna moc: 18kW(6*3kW, redundancja N+1)

• Wyłączniki akumulatorowe: 2*80A/2P

• Wyłączniki obciążeniowe:

• LLVD1: 1*32A/1P+2*63A/1P+1*80A/1P; LLVD2: 1*32A/1P+2*63A/1P+1*80A/1P;

• BLVD: 4*10A/1P+2*20A/1P

• DC SPD: 10kA, 8/20μs

Prostownik

• Napięcie wejściowe: Trójfazowe 380VAC

• Sprawność: >96%

• Moc znamionowa: 3000W (176–300VAC)

• Temperatura pracy: –40℃ ~ +75℃ (pełna moc poniżej 50℃)

• Wymiary: 106,5mm(S) × 286mm(G) × 41,5mm(W) (1U/W)

• Waga: ≤2kg

• Tryb chłodzenia: Chłodzenie wymuszone

• Współczynnik mocy: ≥0,99

• THD: ≤5%

• Wyjście DC: –43 ~ –58VDC, znamionowe –53,5VDC, maksymalne 55A

Kontroler

• Wejście sygnału: 2 AI (1 temp. akumulatora, 1 temp. otoczenia), 8 DI

• Wyjście alarmowe: 8 styków bezpotencjałowych

• Port komunikacyjny: RS232/485, SNMP

• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: –40℃ ~ +65℃ (pełna moc poniżej 50℃)

• Temperatura przechowywania: –40℃ ~ +70℃

• Wilgotność pracy: 5% ~ 95% (bez kondensacji)

• Wysokość: 0 ~ 3000m (Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1℃, gdy wysokość wzrasta o 200m.)
