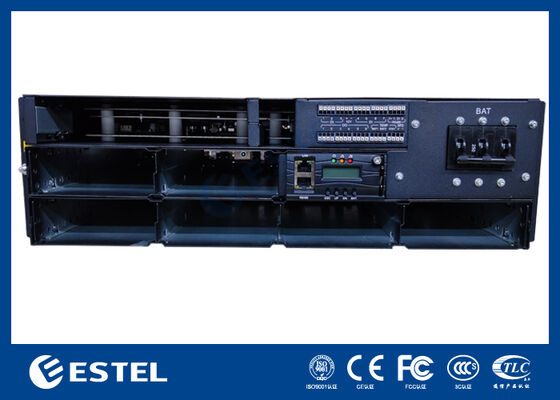

Jednostronny system zasilania telekomunikacyjnego 18kW 3U do montażu w szafie rack, modułowe prostowniki 3kW, >96% sprawności

Przegląd produktu

System zasilania DC 18kW 3U do montażu w szafie rack to rozwiązanie o dużej pojemności, przeznaczone dla sieci telekomunikacyjnych, centrów danych i obiektów przemysłowych wymagających niezawodnego zasilania DC. Obsługuje zarówno wejście trójfazowe 380VAC, jak i jednofazowe 220VAC, zapewniając stabilne wyjście –43 do –58VDC o wartości znamionowej –53,5VDC. Przy maksymalnej mocy 18kW, system ten zapewnia wystarczającą moc dla zastosowań na dużą skalę, zachowując jednocześnie sprawność powyżej 96%.

System integruje do 6 modułów prostownikowych (nadmiarowość N+1), każdy o mocy znamionowej 3000W i wadze ≤2kg. Moduły te charakteryzują się wymuszonym chłodzeniem, wysokim współczynnikiem mocy ≥0,99 i THD ≤5%, zapewniając czystą i stabilną konwersję zasilania DC. Dzięki konserwacji z przodu, górnemu wejściu kablowemu i ochronie IP20, konstrukcja priorytetowo traktuje bezpieczeństwo, łatwość serwisowania i łatwość integracji w szafach 19-calowych.

Dystrybucja DC obejmuje 1*250A wyłączniki akumulatorowe i 6*≤63A+2*≤125A(zarezerwowane) wyłączniki obciążeniowe, zapewniając elastyczne i bezpieczne zarządzanie obciążeniem. Inteligentny kontroler obsługuje 3 wejścia analogowe, 7 wejść cyfrowych, 6 alarmów bezpotencjałowych oraz komunikację zdalną poprzez RS232/485 i SNMP. Lokalny monitoring jest możliwy dzięki wyświetlaczowi LCD.

Zbudowany z myślą o wymagających środowiskach, urządzenie działa w zakresie od –40℃ do +65℃, wytrzymuje wilgotność 5–95% bez kondensacji i utrzymuje stabilną pracę na wysokościach do 3000m. Dzięki modułowej architekturze i solidnej wydajności, system zasilania DC 18kW 3U jest idealnym wyborem dla krytycznej infrastruktury wymagającej skalowalnych i niezawodnych rozwiązań energetycznych.

System

• Wymiary: 482,0(szer.) × 350,0(gł.) × 3U(wys.)

• Waga: ≤20kg (bez prostowników)

• Tryb chłodzenia: Chłodzenie naturalne

• Tryb instalacji: Instalacja w szafie 19-calowej lub wewnątrz szafy

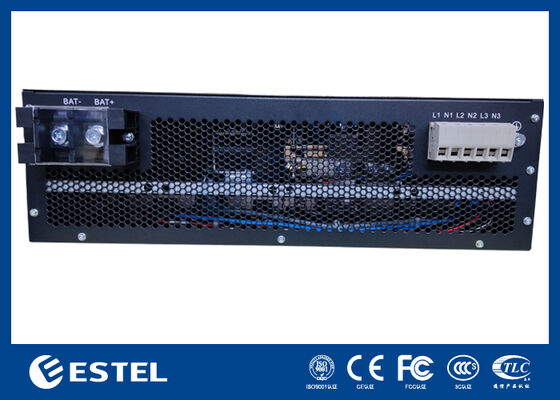

• Tryb okablowania: Wejście i wyjście od góry

• Tryb konserwacji: Konserwacja z przodu, wsparcie dla zmiany klasy modułu

• Poziom ochrony: IP20

Dystrybucja AC

• Tryb wejścia: Trójfazowe 380VAC/jednofazowe 220VAC

• Częstotliwość wejściowa: 45–66Hz, wartość znamionowa: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Dystrybucja DC

• Napięcie wyjściowe: –43 ~ –58VDC, wartość znamionowa: –53,5VDC

• Maksymalna pojemność: 18kW (6*3kW, nadmiarowość N+1)

• Wyłączniki akumulatorowe: 1×250A

• Wyłączniki obciążeniowe:1*＜125A/1PN(zarezerwowane); BLVD: 6*≤63A/1PN+2*≤125A/1PN(zarezerwowane)

• DC SPD: 10kA, 8/20μs

Prostownik

• Napięcie wejściowe: 85VAC ~ 300VAC, znamionowe 220VAC

• Sprawność: >96%

• Moc znamionowa: 3000W (176–300VAC)

• Temperatura pracy: –40℃ ~ +75℃ (pełna moc wyjściowa poniżej 50℃)

• Wymiary: 106,5mm(szer.) × 286mm(gł.) × 41,5mm(wys.) (1U/wys.)

• Waga: ≤2kg

• Tryb chłodzenia: Chłodzenie wymuszone

• Współczynnik mocy: ≥0,99

• THD: ≤5%

• Wyjście DC: –43 ~ –58VDC, znamionowe –53,5VDC, maksymalne 55A

Kontroler

• Wejście sygnału: 3 AI (2 temp. akumulatora, 1 temp. otoczenia), 7 DI

• Wyjście alarmowe: 6 bezpotencjałowych

• Port komunikacyjny: RS232/485, SNMP

• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: –40℃ ~ +65℃ (pełna moc wyjściowa poniżej 50℃)

• Temperatura przechowywania: –40℃ ~ +70℃

• Wilgotność pracy: 5% ~ 95% (bez kondensacji)

• Wysokość: 0 ~ 3000m (Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1℃, gdy wysokość wzrasta o 200m.)
