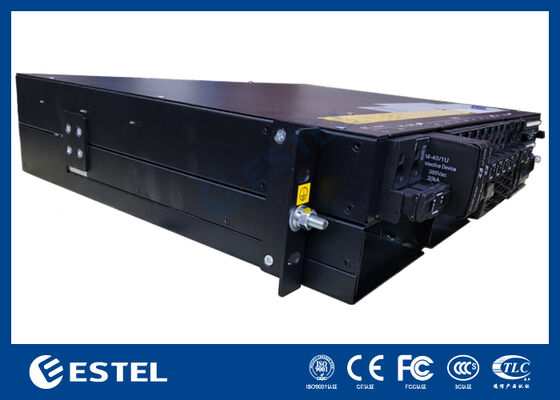

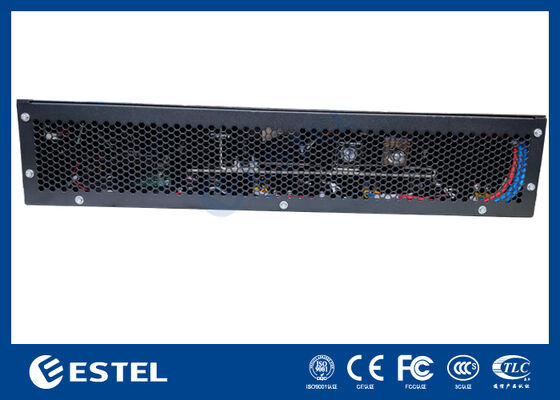

Wysokowydajny system zasilania prądem stałym 9kW 2U do montażu w szafie rack, modułowe prostowniki 3000W, szerokie wejście AC, >96% wydajności

Przegląd produktu

System zasilania prądem stałym 9kW 2U do montażu w szafie rack to wysokowydajne rozwiązanie przeznaczone dla sieci telekomunikacyjnych, centrów danych i obiektów przemysłowych wymagających niezawodnego zasilania prądem stałym. Obsługuje wejście jednofazowe 220VAC, dostarczając stabilne wyjście –43 do –58VDC o wartości znamionowej –53,5VDC. Przy maksymalnej mocy 9kW, system ten zapewnia wystarczającą moc dla dużych aplikacji, zachowując jednocześnie wydajność powyżej 96%.

System integruje do 3 modułów prostownikowych (redundancja N+1), każdy o mocy znamionowej 3000W i wadze ≤2kg. Moduły te charakteryzują się wymuszonym chłodzeniem, wysokim współczynnikiem mocy ≥0,99 i THD ≤5%, zapewniając czystą i stabilną konwersję prądu stałego. Dzięki konserwacji od przodu, górnemu wejściu kablowemu i ochronie IP20, konstrukcja priorytetowo traktuje bezpieczeństwo, łatwość serwisowania i integracji w szafach 19-calowych.

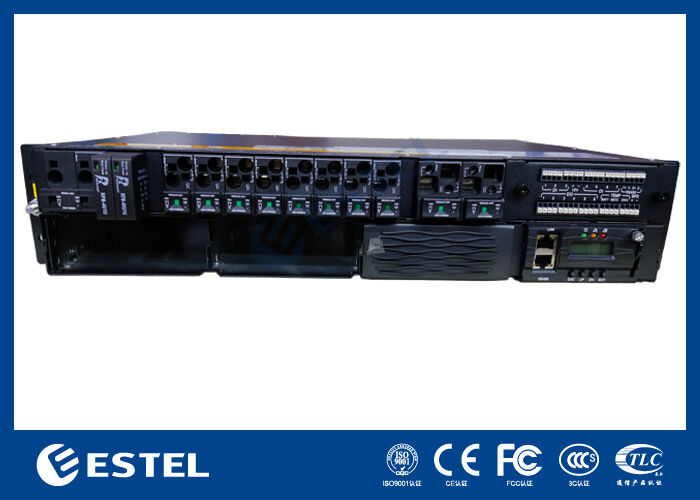

Dystrybucja prądu stałego obejmuje 2*125A wyłączniki akumulatorowe i 4*32A+4*50A wyłączniki obciążeniowe, zapewniając elastyczne i bezpieczne zarządzanie obciążeniem. Inteligentny kontroler obsługuje 3 wejścia analogowe, 7 wejść cyfrowych, 6 alarmów stykowych i zdalną komunikację przez RS232/485 i SNMP. Lokalny monitoring jest możliwy dzięki wyświetlaczowi LCD.

Zbudowany do wymagających środowisk, urządzenie działa w zakresie od –40℃ do +65℃, wytrzymuje wilgotność 5–95% bez kondensacji i utrzymuje stabilną pracę na wysokościach do 3000m. Dzięki modułowej architekturze i solidnej wydajności, system zasilania prądem stałym 9kW 3U jest idealnym wyborem dla krytycznej infrastruktury wymagającej skalowalnych i niezawodnych rozwiązań energetycznych.

System

• Wymiary: 482,0(szer.) × 350,0(gł.) × 2U(wys.)

• Waga: ≤20kg (bez prostowników)

• Tryb chłodzenia: Chłodzenie naturalne

• Tryb instalacji: Instalacja w szafie 19-calowej lub wewnątrz szafy

• Tryb okablowania: Wejście i wyjście od góry

• Tryb konserwacji: Konserwacja od przodu, wsparcie zmiany klasy modułu

• Poziom ochrony: IP20

Dystrybucja AC

• Tryb wejścia: Jednofazowy 220VAC

• Pojemność wejściowa: 2×63A/1P

• Częstotliwość wejściowa: 45–66Hz, wartość znamionowa: 50Hz/60Hz

• AC SPD: 20kA/40kA, 8/20μs

Dystrybucja DC

• Napięcie wyjściowe: –43 ~ –58VDC, wartość znamionowa: –53,5VDC

• Maksymalna pojemność: 9kW (3*3kW, redundancja N+1)

• Wyłączniki akumulatorowe: 2×125A/1P

• Wyłączniki obciążeniowe: LLVD: Brak; BLVD: 4×32A/1PN+4×40A/1PN

• DC SPD: 10kA, 8/20μs

Prostownik

• Napięcie wejściowe: 85VAC ~ 300VAC, znamionowe 220VAC

• Wydajność: >96%

• Moc znamionowa: 3000W (176–300VAC)

• Temperatura pracy: –40℃ ~ +75℃ (pełna moc poniżej 50℃)

• Wymiary: 106,5mm(szer.) × 286mm(gł.) × 41,5mm(wys.) (1U/wys.)

• Waga: ≤2kg

• Tryb chłodzenia: Chłodzenie wymuszone

• Współczynnik mocy: ≥0,99

• THD: ≤5%

• Wyjście DC: –43 ~ –58VDC, znamionowe –53,5VDC, maksymalnie 55A

Kontroler

• Wejście sygnału: 3 AI (2 temp. akumulatora, 1 temp. otoczenia), 7 DI

• Wyjście alarmowe: 6 styków bezpotencjałowych

• Port komunikacyjny: RS232/485, SNMP

• Tryb wyświetlania: LCD

Środowisko

• Temperatura pracy: –40℃ ~ +65℃ (pełna moc poniżej 50℃)

• Temperatura przechowywania: –40℃ ~ +70℃

• Wilgotność pracy: 5% ~ 95% (bez kondensacji)

• Wysokość: 0 ~ 3000m (Jeśli wysokość znajduje się w zakresie od 2000m do 3000m, maksymalna temperatura pracy zmniejsza się o 1℃, gdy wysokość wzrasta o 200m.)
