220V AC RS232 System monitoringu środowiska EMU

19-calowy system monitoringu środowiska montowany w szafie rack 220V AC lub zasilanie 48V DC

1. Profil produktu

Jednostka monitoringu środowiska to host monitoringu sieci przeznaczony do zintegrowanych pomieszczeń sieciowych, który integruje monitoring UPS i rozszerzone środowiska zasilania. Przyjmując popularny styl konstrukcji 19-calowej montowanej w szafie rack, obsługując zasilanie 220V AC lub 48V DC, obsługując ponad 12-kierunkowe wartości przełączania, wielokierunkowe wyjście sterowania przekaźnikowego oraz rozszerzenie temperatury i wilgotności otoczenia, z funkcjami monitorowania i sterowania SMS, bardziej bezpieczne i niezawodne. Będzie to najlepszy wybór dla nowoczesnych, bezobsługowych pomieszczeń.

2. Funkcje produktu

1. Zasilanie robocze: obsługa zasilania AC 220V lub DC 48V, bardziej powszechne.

2. Uniwersalny interfejs RS232: synchroniczne pozyskiwanie danych w czasie rzeczywistym z UPS.

3. Zdalny monitoring sieci SNMP: z interfejsem sieciowym i intuicyjnym wyświetlaniem strony internetowej do zdalnego monitoringu.
4. Zintegrowany monitoring Modbus: Z interfejsem 485, wykorzystując popularny protokół modbus, może realizować zintegrowany monitoring pomieszczeń nienależących do sieci, tworzyć synchroniczne monitorowanie pojedynczego pomieszczenia lub danych monitorowania wielu pomieszczeń oraz opcjonalny 7-calowy ekran dotykowy jako wyświetlacz.

5. 6-kierunkowe wyjście sterowania przekaźnikowego: elastyczny interfejs wyjścia sterowania, który może realizować sterowanie wyjściem zasilania i pasywnym trybem przełączania, np. sterowanie wentylatorem, klimatyzacją i innymi odpowiednimi urządzeniami przełączającymi zasilanie.

6. 15-kierunkowe wykrywanie wejścia wartości przełączania: Może być używane do monitorowania różnych urządzeń środowiskowych w pomieszczeniach, takich jak dym, zalanie, kontrola dostępu, magnetyzm drzwi itp.

7. Interfejs interakcji człowiek-komputer: wyświetlacz LCD ułatwia użytkownikom potwierdzanie ustawień parametrów i działania systemu.

8. Funkcja sygnalizacji LED: bardziej intuicyjne zrozumienie stanu pracy lokalizacji sprzętu GSM.

9. 4 kanały wartości analogowych: mogą być używane z różnymi nadajnikami do wykrywania zasilania, temperatury, ciśnienia i innych aspektów; zakres wejściowy: 0-5V.

10. Wbudowany moduł GSM: Obsługa GSM dwuzakresowego, 900/1800MHz; realizacja funkcji zdalnego alarmu SMS za pośrednictwem SMS.

11. Obsługa szerszego zakresu protokołów UPS: APC, MGE, Eaton, SANTAK, KSTAR, KELONG i wiele innych krajowych i zagranicznych marek.

3. Wymagania dotyczące instalacji i konfiguracji

1. UPS z interfejsem komunikacyjnym RS-232;

2. Komputer (z uprawnieniami administratora) z interfejsem komunikacyjnym RS-232 i kartą adaptera Ethernet 10M/100M do początkowej konfiguracji parametrów;

3. kompletne środowisko sieciowe;

4. Seria opcji rozszerzenia funkcji do monitorowania sieci, monitorowania i zarządzania zasilaniem UPS oraz środowiskami i urządzeniami peryferyjnymi w pomieszczeniach komputerowych (opcjonalnie).

4.Wprowadzenie do panelu i definicja portu okablowania

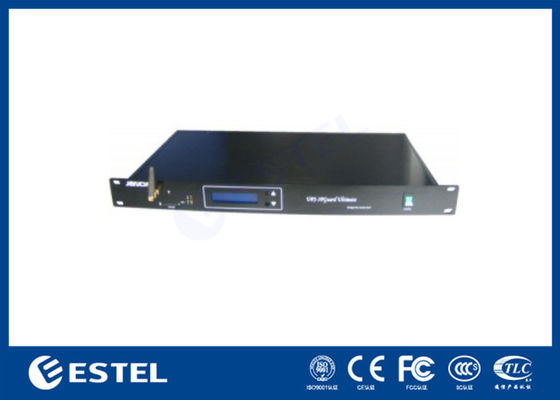

Panel przedni:

• POWER: włącznik/wyłącznik;

• P: Utrzymuje stałą jasność podczas normalnej pracy；

• R: Wskaźnik pracy; miga raz na sekundę podczas normalnej pracy;

• S: Lampka stanu wysyłania SMS; światło utrzymuje stałą jasność, gdy urządzenie jest bezczynne, a światło miga, gdy urządzenie jest zajęte;

• E: Wskaźnik modułu GSM; uruchamia się podczas migania i uruchamia się pomyślnie migając co dwie sekundy;

• RESET: przycisk resetowania; naciśnij i przytrzymaj przez ponad 3 sekundy, aby zresetować moduł GSM.

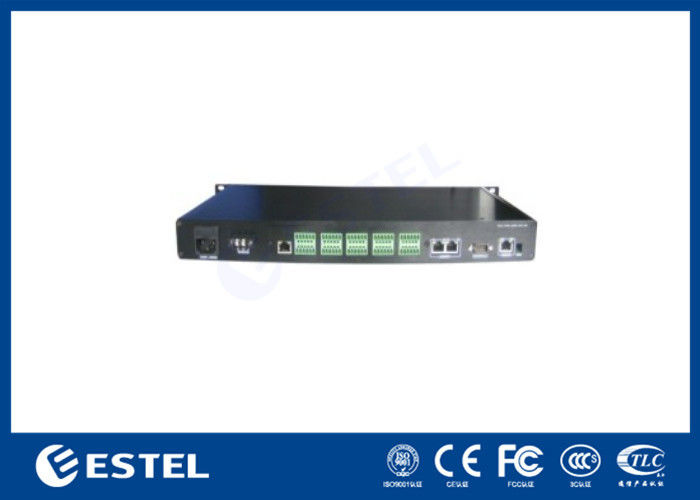

Panel tylny:

• AC220V-50(60)Hz : Wejście AC 220V (opcjonalnie)

• DC48V/2.5A : Wejście DC 48V (opcjonalnie)

• RS485/EXT: Port komunikacyjny RS485, używany do rozszerzenia temperatury i wilgotności otoczenia lub innego urządzenia;

• RS232/Device: Interfejs komunikacji szeregowej do konfiguracji parametrów i zapytania o informacje UPS za pomocą komputera;

• Ethernet : Interfejs Ethernet UTP 10/100M RJ45;

• Domyślne: Konfiguracja IP; przywróć domyślny adres IP, gdy NO.1 jest w dół.
