| Dowód: | wodoodporny, pyłoszczelny | Poziom ochrony: | IP55 |
|---|---|---|---|
| Materiał: | jednowarstwowa stal ocynkowana + izolacja cieplna | Rozmiar zewnętrzny: | Szer. × głęb. × wys. 650 × 650 × 1150 mm |
| Chłodzenie: | wymiennik ciepła i wentylator | 19-calowy standardowy stojak: | 10U |
| Półka na baterie: | 2 warstwy | Oświetlenie: | 48V DC, światło LED |
| System monitoringu środowiska: | Opcjonalny | gniazdo montażowe: | Opcjonalny |
| Jednostka dystrybucji zasilania: | Opcjonalny | System prostownika: | Opcjonalny |
| High Light: | zewnętrzna szafka sieciowa,obudowa naścienna |
||
Stalowa szafka zewnętrzna do montażu na ścianie / obudowa do montażu na słupie Szafka na baterie z chłodzeniem wymiennika ciepła
1 POpis produktu

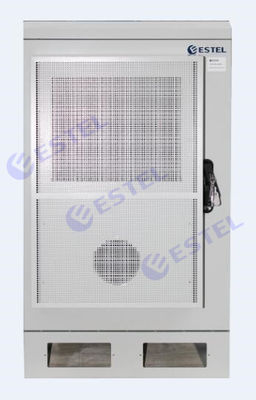

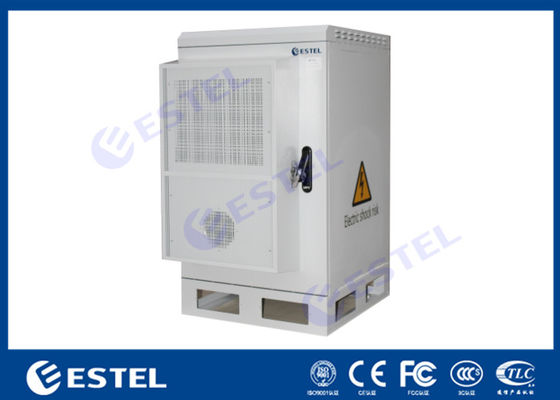

1,1 Wygląd zewnętrzny

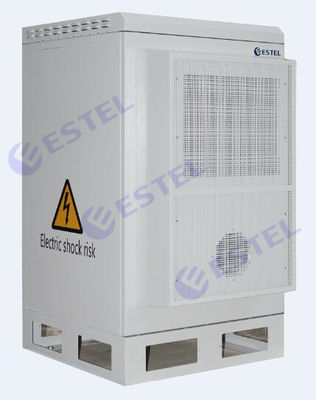

Po zainstalowaniu szafy, jak pokazano na poniższych rysunkach
1.2 Konfiguracja szafy
Konfiguracja zewnętrznej szafy zintegrowanej tego projektu jest następująca:
| Typ szafki | Konfiguracja | Ilość | Specyfikacje |
| Szafka główna | Standardowy stojak 19 cali | 1 | 10U |
| Uchwyt baterii | 1 |
2 warstwy Każda warstwa szer. × głęb. × wys. 650 × 650 × 200 mm |
|
| Oświetlenie | 1 | 48V DC, światło LED | |
| Wymiennik ciepła | 1 |
Napięcie wejściowe: DC48V wydajność wymiany ciepła: 120W/K |
|
| Wentylator awaryjny | 2 | 48V DC, dolny wlot powietrza | |
| Miedziana szyna uziemiająca | 1 | Śruby M6 10 | |
| Bar autobusowy | 1 | Śruby M6 10 | |
| Jednostka dystrybucji zasilania AC i DC | 1 |
Wejście AC: 63A/2P*1; Wyjście AC: 63A/2P*1; Wejście DC: 63A/1P *1; Wyjście DC: 16A/1P*1; Wyjście prądu stałego: 10A/1P*3; Wyjście prądu stałego: 6A/1P*3 Marka wyłącznika: Schneider |
|
| Gniazdo elektryczne | 1 | 8-bitowe gniazdo uniwersalne, 220V 16A | |
| Wbudowany zasilacz | 1 |
Model: NetSure211 C23 DC48V, 40A, 1U jednostka dystrybucyjna *1 Moduł prostownika 20A * 2 moduł monitorowania *1 Marka: Emerson |
|
| System monitorowania środowiska | 1 |
1* jednostka monitorująca środowisko, 1U, komunikacja SNMP; 1 * czujnik dymu; 1 * czujnik wody; 1 * czujnik temperatury i wilgotności; 1 * czujnik kombinacji przechyłu i wstrząsu; 1 * czujnik drzwi; zasilanie: DC48V |
|
| Płyta uszczelniająca podstawy | 1 | 1 zestaw zawiera 8 sztuk, 2 klocki od przodu do tyłu |
1,3 Rozmiar szafki
Rozmiar pojedynczej szafki pokazano na rysunku 3 .Rozmiar zewnętrzny: szer. × głęb. × wys. 650 × 650 × 1150 mm
Rysunek 3
1.4 Materiał szafki
stal ocynkowana jednowarstwowa + izolacja cieplna :
Warstwa zewnętrzna: stal ocynkowana 1,5 mm, warstwa wewnętrzna: izolacja cieplna PEF 20 mm
2 Instalacja szafy
2,1 Rozpakowywanie
Zintegrowane szafy zewnętrzne są zazwyczaj pakowane w drewniane skrzynie.Podczas demontażu opakowania należy uważać, aby nie uszkodzić obudowy.
2.2 Podłoga, wiszące na ścianie, kroki i wymiary instalacji na słupie
1) Lądowanie
Schemat efektu instalacji podłogowej
Rozmiar podstawy szafy i położenie otworu mocującego śrubę rozporową podstawy
2) Uchwyt ścienny
Schemat efektu montażu na ścianie
Etapy montażu na ścianie
Schemat rozmiarów do montażu na ścianie
3) Polak
Schemat efektu montażu na słupie
Stopnie montażowe na słupie
Rozmiar bieguna
2,3 Płyta uszczelniająca podstawy
Jeśli potrzebujesz uszczelnić podstawę szafy, użyj płyty uszczelniającej podstawę (opcja), aby uszczelnić wycięcie i otwór wokół podstawy.Śruby montażowe to śruby ze stali nierdzewnej M5 w mocowaniu szafy (patrz Rysunek 4 ).
Rysunek 4
Uwaga: Jeśli fundament cementowy nie jest płaski, zaleca się zastosowanie uszczelki lub podkładki w celu wypoziomowania podstawy szafki.

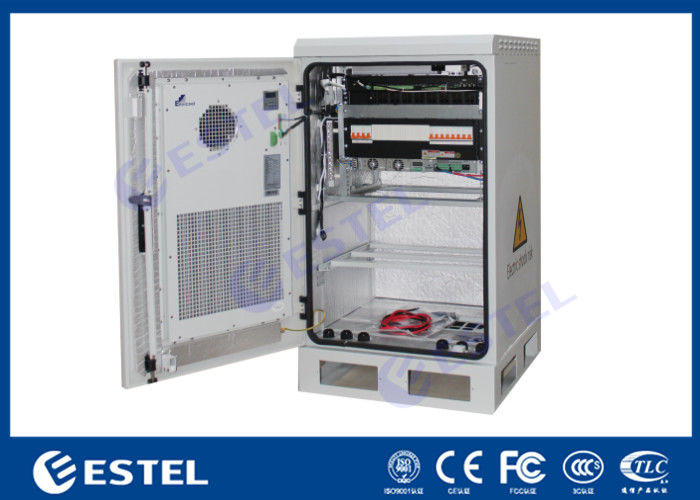

3. Obraz szafki
